Air Quarter Turn Pneumatic Actuator, 3 Posisi Bagian Turn Rotary Air Spring Actuator

Air Quarter Turn Pneumatic Actuator, 3 Posisi Bagian Turn Rotary Air Spring Actuator

Detail produk:

Tempat asal: Cina
Nama merek: Veson/OEM
Sertifikasi: ISO/CE/SIL3
Nomor model: VS-052DA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: Negosiasi
Harga: Negotiable
Kemasan rincian: Karton / kasus Plywood
Waktu pengiriman: Satu minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 10000PCS/Month
Harga terbaik Kontak

Informasi Detail

Bahan: 8412390000 Tipe: aktuator piston udara
Fungsi: Katup Plastik yang digerakkan katup: 9NM hingga 4620Nm
3 posisi: ISO5211 / DIN3337 Aplikasi: Umum
Cahaya Tinggi:

quarter turn pneumatic actuator

,

double acting pneumatic actuator

Deskripsi Produk

Pneumatic Rotary Actuator Air Actuator Spring Return Valve Katup Plastik Yang Digerakkan Pneumatik



Rincian Produk





• Operasi yang stabil



• Sesak halus



• Umur panjang



• Konservasi energi dan perlindungan lingkungan, dapat didaur ulang



• Penampilan cantik



Banyak digunakan pada perangkat otomatis, misalnya industri ringan, industri kimia, tekstil, elektron, mesin, dll



Bidang aplikasi



Katup solenoid tipe baru, penampilan unik, struktur kompak.

Melalui pemilihan kelas tekanan, cocok untuk media kerja yang berbeda.



Banyak digunakan di lapangan seperti di bawah ini:

bahan kimia makanan Industri HVAC pengolahan air
perlindungan lingkungan mengangkut industri pendingin pulp dan kertas
industri lampu air bidang layanan umum teknik kota
minyak bumi kapal kekuasaan bidang industri





► Konstruksi


1, Indikator

Indikator posisi dengan NAMUR nyaman untuk memasang aksesori seperti kotak Sakelar Batas, pemosisian, dan sebagainya.

2, Pinion

Theepinion presisi tinggi dan integratif, dibuat dari baja paduan nikel, sepenuhnya sesuai dengan standar terbaru ISO5211, DIN3337, NAMUR.Dimensi dapat disesuaikan dan baja tahan karat tersedia.

3, Aktuator Tubuh

Menurut persyaratan yang berbeda, paduan aluminium yang diekstrusi ASTM6005
Tubuh dapat dirawat dengan cat poliester bubuk anodized keras (berbeda
Warna tersedia seperti biru, oranye, kuning dll.), Berlapis PTFE atau Nikel.

4, Endcaps
Poliester bubuk aluminium die-casting yang dicat dengan warna berbeda, berlapis PTFE atau Nikel.

5, piston
Piston rak kembar dibuat dari aluminium Die-casting yang diolah dengan Hard anodized atau dibuat dari baja tuang dengan galvanisasi.Posisi pemasangan yang simetris, siklus hidup yang panjang, dan operasi yang cepat, membalikkan rotasi hanya dengan membalik piston.

6, penyesuaian perjalanan
Baut penyetelan penghentian perjalanan eksternal derek dapat menyesuaikan ± 5 ° Pada arah buka dan tutup dengan mudah dan tepat.

7, mata air berkinerja tinggi
Pegas pelapis yang dimuat sebelumnya dibuat dari uji coba berkinerja tinggi untuk tahan terhadap korosi dan masa pakai yang lebih lama, yang dapat dicela dengan aman dan nyaman untuk memenuhi persyaratan torsi yang berbeda dengan mengubah jumlah pegas.

8, Bantalan & Panduan
Terbuat dari bahan majemuk dengan gesekan rendah dan tahan lama, untuk menghindari kontak langsung antar logam.Perawatan dan penggantian mudah dan nyaman.

9, cincin-O
Cincin-O karet NBR memberikan operasi bebas masalah pada kisaran suhu standar.Untuk aplikasi suhu tinggi dan rendah Viton atau Silicone.





► Aktuator Katup Pneumatik





Aktuator pegas kembali

1. Piston ke arah luar, menyebabkan pegas terkompresi, Pinion berputar berlawanan arah jarum jam saat udara keluar dari port B.


2. Hilangnya tekanan udara di port A, energi yang tersimpan di pegas memaksa piston masuk.Pinion berputar searah jarum jam saat udara dikeluarkan dari port A.



3. Udara ke port B memaksa piston keluar, menyebabkan pegas terkompresi, Pinion berputar berlawanan arah jarum jam saat udara dikeluarkan dari port B.


4. Hilangnya tekanan udara di port A, energi yang tersimpan di pegas memaksa piston masuk.Pinion berputar searah jarum jam saat udara dikeluarkan dari port A.







aktuator pneumatik



Pengantar:
Aktuator pneumatik seri VS (rak & pinion) memiliki beberapa fitur berikut.

> 15 model aktuator, torsi keluaran dari 9NM hingga 4620Nm pada suplai udara 6 bar.

> Pengeboran bawah sesuai dengan ISO5211 / DIN3337 untuk mencocokkan katup, antarmuka untuk katup solenoid, ujung atas poros dan pengeboran atas untuk merakit aksesori sesuai dengan standar VDI / VDE3845 (Namur) dan penyesuaian langkah +/- 5 derajat.

> Badan aktuator & piston lebih dari 20um perawatan anodized keras dan lebih dari 100um epoxy dilapisi pada tutup ujung yang memenuhi kualifikasi ASTM B117, lebih dari 500 jam uji penyebaran garam, tidak ada korosionactuator.

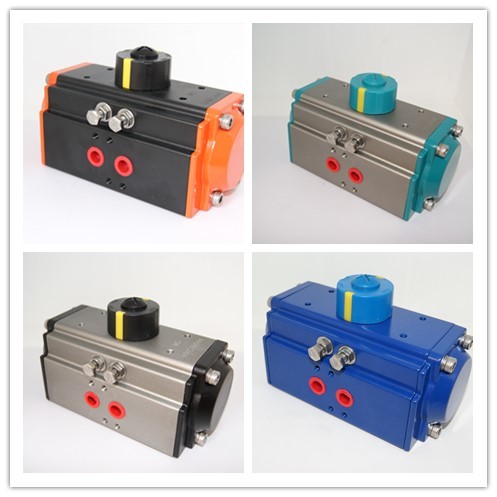

> Tutup ujung bisa berwarna biru, hitam, abu-abu, kuning dll. Sesuai permintaan Anda.

> Tersedia lapisan PTFE, Nikel, Epoksi, Poliester, dan Keramik terhadap lingkungan korosif & abrasif.



LULUS SERTIFIKAT ISO 9001: 2015
