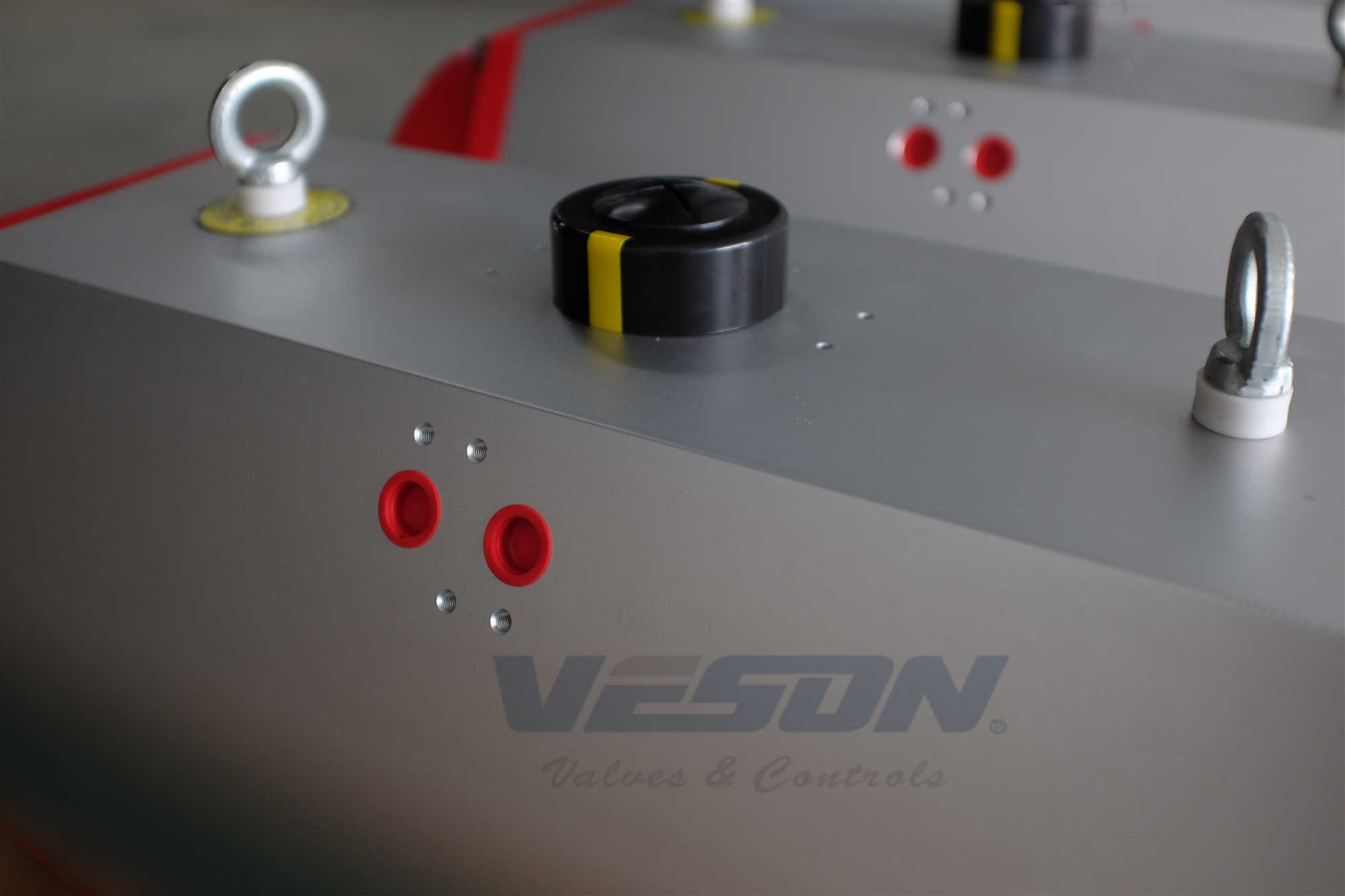

Anti Korosi GT Type Pneumatic Air Actuator Untuk Valve On Off Valve

Informasi Dasar
Tempat asal: Cina
Nama merek: Veson/OEM
Sertifikasi: ISO/CE/SIL3
Nomor model: VS-075DA
Kuantitas min Order: 1 Ea
Harga: FOB Shanghai
Kemasan rincian: Karton / kasus Plywood
Waktu pengiriman: Satu minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 10000PCS/Month
Informasi Detail
Bahan: Paduan aluminium Tipe: Aktuator Pneumatik
Fungsi: Aktuator seperempat putaran Katup: aktuator piston pneumatik
Nama Produk: aktuator kerja tunggal dan aktuator kerja ganda Media: udara, air, gas, minyak, uap
Cahaya Tinggi:

double acting pneumatic actuator

,

pneumatic rotary actuator


Deskripsi Produk

Anti Corrosion GT Type Pneumatic Air Actuator Untuk Valve On Off Valve





Fitur produk kami:

1 Mereka banyak digunakan dalam minyak bumi dan petrokimia, baja, pembuatan kapal, energi, bubuk listrik, pengolahan air, pembuatan kertas, penyulingan minyak, matallurgy, AC, elektronik dan industri lainnya.

2. Tubuh silinder yang diekstrusi terbuat dari paduan aluminium berkualitas tinggi dengan soket mesin halus dan permukaan luar anodized keras (anodisasi akan diberikan pada acara khusus + mantel teflon) untuk memperpanjang masa pakai dan menurunkan koefisien gesekan.

3. Die-casting aluminium bubuk poliester dicat dalam berbagai warna, PTFE atau Nikel berlapis.

4. Dua baut penyetop pemberhentian travel ekstemal independen dapat menyesuaikan ± 5 ° pada arah terbuka dan tertutup dengan mudah dan tepat.

5. Terbuat dari gesekan rendah, bahan senyawa tahan lama, untuk menghindari kontak langsung antara logam. Perawatan dan penggantian mudah dan nyaman.

6. Cincin karet NBR menyediakan operasi bebas masalah pada rentang suhu standar, untuk aplikasi suhu tinggi dan rendah, Viton atau Silikon.

7. Kisaran suhu -20 ° C hingga + 80 ° C (-Standar)., -35 ° C ~ + 80 ° C (Suhu rendah), -15 ° C ~ + 150 ° C (Suhu tinggi).

8. Harga yang lebih baik dan kualitas yang baik, jika Anda memiliki perintah pengadilan, Anda akan berharap kerja sama yang lama dengan kami.



► Spesifikasi Aktuator Pneumatik





1. Jenis akting: Ganda



2. Medium: bersih, kering dan tanpa udara terkompresi korosif



3. Tekanan pasokan udara: 0,25 -0,8 Mpa



4. Suhu Kerja: Tipe Standar: -20 ° C ~ + 80 ° C

Tipe suhu rendah: -40 ° C ~ + 80 ° C



Jenis suhu tinggi: -20 ° C ~ + 180 ° C



5. Putar sudut: 90 ° ± 5 °



6. Tegangan katup solenoid: AC220V atau DC24V, atau sesuai permintaan pelanggan.



Adding a pneumatic actuator to a ball or butterfly quarter turn valve allows them to be remote controlled with compressed air to increase system automation. Menambahkan aktuator pneumatik ke katup putaran bola atau kupu-kupu memungkinkan mereka dikendalikan dari jarak jauh dengan udara terkompresi untuk meningkatkan otomatisasi sistem. Pneumatic actuators are a reliable solution to control larger valves at a relatively low investment cost. Aktuator pneumatik adalah solusi andal untuk mengontrol katup yang lebih besar dengan biaya investasi yang relatif rendah. These valves commonly have an ISO 5211 mounting flange, so they are prepared for an actuator. Katup ini umumnya memiliki flange pemasangan ISO 5211, sehingga siap untuk aktuator. This actuator is compatible with ISO 5211 F10 or F12 valves and has a 27 mm star connection for square drive shafts. Aktuator ini kompatibel dengan katup ISO 5211 F10 atau F12 dan memiliki koneksi bintang 27 mm untuk poros drive persegi. The shaft size can be reduced using adapters. Ukuran poros dapat dikurangi menggunakan adaptor. Please carefully check the datasheet and the flange dimensions of your valve, as there are many variations on the market. Harap hati-hati memeriksa lembar data dan dimensi flensa katup Anda, karena ada banyak variasi di pasaran. This actuator generates 180.5 Nm of torque at 8 bar, but it has a control pressure window of 6-10 bar to increase/decrease torque. Aktuator ini menghasilkan torsi 180,5 Nm pada 8 bar, tetapi memiliki jendela tekanan kontrol 6-10 bar untuk menambah / mengurangi torsi. The actuator is single acting spring closed to conserve on compressed air and it returns automatically to starting position in case of air or power loss. Aktuator adalah pegas aksi tunggal yang ditutup untuk menghemat udara terkompresi dan kembali secara otomatis ke posisi awal jika ada kehilangan daya atau udara. It is designed with a reliable aluminum rack and pinion rot ational operation. Ini dirancang dengan rak aluminium yang andal dan operasi asi pinion membusuk. Using throttle valves on the outlet ports (after the solenoid valve) allows the adjustment of the rotational speed. Menggunakan katup throttle pada port outlet (setelah katup solenoida) memungkinkan penyesuaian kecepatan rotasi. These actuators are durable with an anodized aluminum housing and an aluminum cover. Aktuator ini tahan lama dengan rumah aluminium anodized dan penutup aluminium. Due to the NBR seal, the temperature range is -20°C to 80°C. Karena segel NBR, kisaran suhu -20 ° C hingga 80 ° C. Connect an air hose to the G1/4" connection points on the side or mount a 1/4" Namur solenoid valve (VDI/VDE 3845) directly onto the actuator. Hubungkan selang udara ke titik koneksi G1 / 4 "di samping atau pasang katup solenoid Namur 1/4" (VDI / VDE 3845) langsung ke aktuator. Also, a position control or limit switch box can be mounted on the top of the actuator according to VDI/VDE 3845. Juga, kontrol posisi atau kotak sakelar batas dapat dipasang di bagian atas aktuator sesuai dengan VDI / VDE 3845.

Pro:

  • Aksi tunggal menghemat udara terkompresi dan katup akan kembali ke posisi awal jika terjadi kehilangan udara atau daya.
  • Cocok untuk sebagian besar katup putaran seperempat dengan ISO 5211 F12.
  • Kemampuan untuk memasang katup solenoid Namur secara langsung untuk mengurangi fitting dan tubing.
  • Segel FKM opsional untuk meningkatkan suhu maks.
  • Membuka / menutup dengan cepat.
  • Indikator mekanis di atas menunjukkan posisi katup.
  • Dapat dilengkapi dengan kotak saklar batas.

Cons:

  • Akting tunggal memberikan kontrol lebih sedikit daripada aktuator aksi ganda.
  • Membutuhkan sistem udara terkompresi dan katup solenoid untuk mengendalikan pasokan udara.
  • Konsumsi energi lebih tinggi dibandingkan dengan aktuator listrik.

Seri VS

The VS quarter turn pneumatic actuators allow you to control ball or butterfly valves with compressed air. Aktuator pneumatik VS quarter turn memungkinkan Anda mengontrol katup bola atau kupu-kupu dengan udara terkompresi. They offer a reliable and robust solution to automate larger valves at a lower investment cost than electric actuators. Mereka menawarkan solusi yang andal dan tangguh untuk mengotomatisasi katup yang lebih besar dengan biaya investasi yang lebih rendah daripada aktuator listrik. They are mounted onto quarter turn valves with an ISO 5211 top flange Designed with a reliable aluminum rack and pinion rotational operation and designed to be either single acting (spring open or spring close) or double acting for increased control. Mereka dipasang pada katup putaran seperempat dengan flensa ISO 5211 atas. Dirancang dengan operasi rotasi rak dan pinion aluminium yang andal dan dirancang untuk kerja tunggal (pegas terbuka atau pegas dekat) atau kerja ganda untuk kontrol yang lebih besar. The standard temperature range is -20°C to 80°C with an NBR seal, but an optional FKM seal is available for an increased maximum temperature of 120°C All valves have a G1/4" Namur interface according to VDI/VDE 3845 with either G 1/8" or G1/4" threads Kisaran suhu standar adalah -20 ° C hingga 80 ° C dengan segel NBR, tetapi segel FKM opsional tersedia untuk peningkatan suhu maksimum 120 ° C. Semua katup memiliki antarmuka Namur G1 / 4 "sesuai dengan VDI / VDE 3845 dengan utas G 1/8 "atau G1 / 4"









► FAQ-Pneumatic Actuator





1. Q: Apakah pesanan sampel diterima?

A: Ya tentu saja.



2. Q: Bagaimana cara memesan?

A: Anda dapat mengirim email kepada kami atau menghubungi saya langsung.



3. Q: Berapa hari untuk pengiriman?

A: Biasanya dalam waktu 15-20 hari sesuai dengan jumlah pesanan.



4. Q: Bagaimana cara melakukan pembayaran?

A: Kami hanya menerima T / T.



5. Q: Bagaimana Anda akan melakukan pengiriman?

A: Melalui laut, udara atau layanan ekspres.
