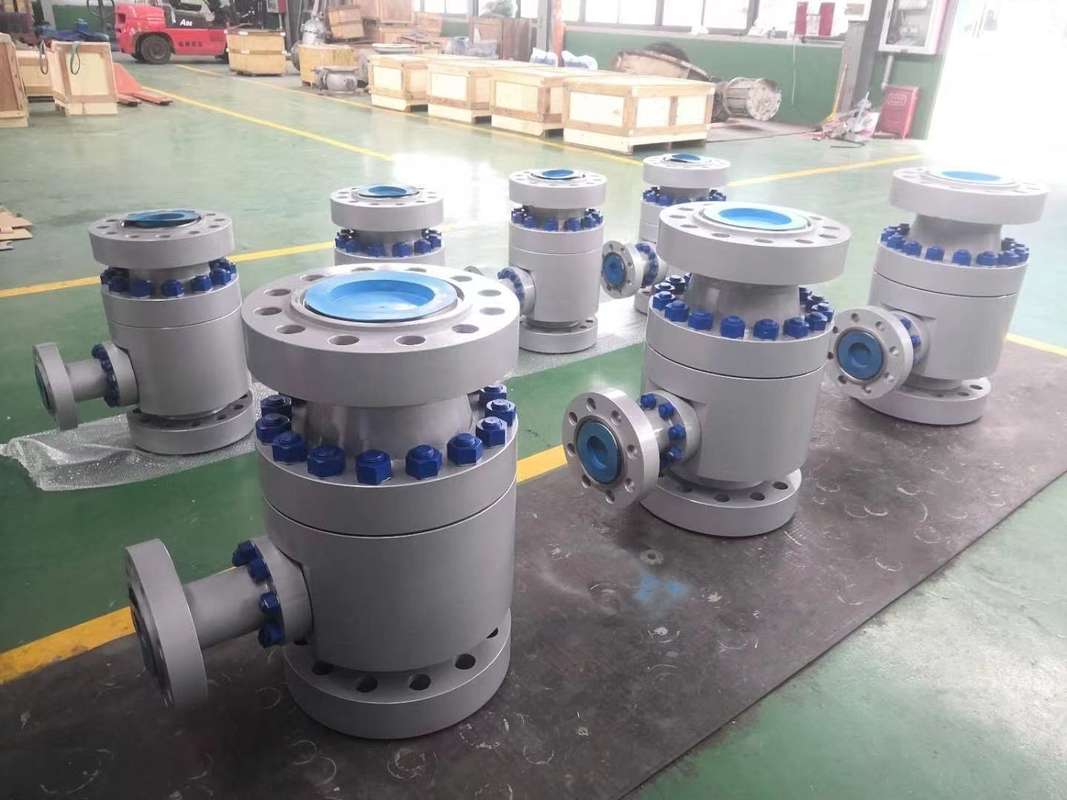

Perlindungan Pompa katup sirkulasi ulang otomatis ARV Pertahankan Pompa dari Kerusakan Check Valve By Pass
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Veson |
| Nomor model: | ARL |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Kemasan rincian: | Kotak Kayu Lapis |
| Waktu pengiriman: | 2-4 minggu |
| Syarat-syarat pembayaran: | L/C, T/T |
|
Informasi Detail |
|||
| WCB: | Periksa Katup | Fungsi: | Lindungi Pompa |
|---|---|---|---|
| Menyoroti: | Klep sirkulasi ulang otomatis perlindungan pompa,Katup Perlindungan Pompa Dengan Pass |
||
Deskripsi Produk
Klep Perlindungan Pompa Klep Sirkulasi Kembali Otomatis (ARV) Pertahankan Pompa Dari Kerusakan Klep Periksa Dengan Klep Pass Bypass
Deskripsi Produk
Untuk Perlindungan Pompa
Peralatan industri modern proses permintaan pompa sentrifugal pada dasarnya bekerja di bawah kondisi aliran variabel.
Katup sirkulasi ulang otomatis (katup ARC) adalah katup multifungsi yang tujuan utamanya adalah untuk memastikan bahwa aliran minimum yang ditentukan sebelumnya dijamin melalui pompa sentrifugal setiap saat.Hal ini penting karena pompa sentrifugal menderita overheating dan kavitasi dan dapat rusak permanen jika mereka berjalan kering.
Melalui bertahun-tahun penelitian dan pengembangan, inovasi terus menerus dan praktek, Shanghai dating katup Co. penelitian ZD seri otomatis rekirkularasi kontrol katup, untuk mencegah overheating,kebisingan serius, kerusakan tidak stabil dan erosi dari pompa sentrifugal di bawah operasi beban rendah Selama aliran katup pompa di bawah nilai tertentu,mulut bypass aliran balik akan secara otomatis terbuka untuk memastikan aliran minimum yang diperlukan dari pompa.
Aplikasi dari katup ARC
- Industri kimia
- Industri petrokimia
- Pabrik baja
- Sistem perlindungan kebakaran
- Pembangkit listrik tradisional
- Industri pembuatan kertas
- Pengiriman/pengiriman
- industri perlindungan lingkungan
Skenario perlindungan pompa sentrifugal menggunakan katup ARC (ARV)
Tiga cara perlindungan untuk pompa
Sistem Sirkulasi Kontinyu
Persyaratan minimum dari pompa sistem sirkulasi terus-menerus tidak terkait dengan pembuangan proses perubahan aliran sistem.melalui pelat lubang langsung arus balik ke tangki penyimpananMeskipun sirkulasi aliran minimum terus menerus dapat melindungi pompa dengan sangat baik, pompa harus memberikan output daya yang lebih besar untuk memastikan aliran proses sistem ditambah aliran daur ulang,yang menyebabkan limbah energi tambahan.
Sistem Sirkulasi Kontrol
Sistem sirkulasi kontrol adalah perakitan oleh katup kontrol, alat pengukur aliran, katup kontrol aliran minimum, sistem sirkulasi kontrol, sistem sirkulasi kontrol dapat memberikan perlindungan aliran minimum,ketika aliran proses lebih besar dari aliran minimum pompaTapi sistemnya kompleks, komponen kontrol, pembelian, instalasi, biaya pemeliharaan lebih tinggi.
Katup kontrol sirkulasi ulang otomatis
Automatic recirculation valve set check valve, persepsi aliran, bypass control valve, multi-stage step-down in one, tidak perlu daya, sistem kontrol dan kabel, keselamatan penting.Menempati ruang kecil, mengurangi kemungkinan fluida kecepatan tinggi untuk kerusakan ke minimum, dengan biaya instalasi dan pemeliharaan yang lebih rendah, Ini adalah cara perlindungan pompa prioritas proses industri modern.
Keuntungan Utama dari AR Series Automatic Recirculation Control Valve
Katup ARC seri ZD cocok untuk bypass dengan diferensial tekanan tinggi, diferensial tekanan maksimum adalah 30MPa, dan pilihan spesifik ditentukan oleh pabrik.Dekompresi multi-tahap tipe M tipe bypass dapat menghilangkan kebisingan yang dibuat oleh aliran kecepatan tinggi media, mencegah kerusakan erosi kavitasi, dan brazing untuk komponen katup.
ART Model katup ARC
- Struktur sederhana, biaya rendah, umur panjang, cocok untuk kondisi kerja tekanan rendah.
- Tubuh katup tuang, bahan: baja karbon atau stainless steel, dll.
- Aliran bypass besar, aliran maksimum adalah 60% dari aliran utama, nilai KV dapat disesuaikan.
- Menghindari perbedaan tekanan operasi maksimum hingga 4 MPa.
- Tekanan CL150# - 400#, ukuran 1' - 16'
ARL Model katup busur
- Multi-orifice cage bypass, low noise, cocok untuk kondisi tekanan menengah dan rendah.
- Badan baja tempa, bahan: baja karbon atau baja tahan karat, dll.
- Fungsi klep non-kembali adalah standar, perbedaan tekanan maksimum hingga 6 MPa.
- Dengan struktur katup kontrol aliran utama port venturi, berlaku untuk kondisi kerja yang rumit.
- Tekanan CL150# - 600#, ukuran 1' - 20'
- Operasi bypass manual adalah opsional.
ARM Model katup ARC
- Dekompresi multi-tahap untuk mencegah kavitasi, mengurangi kecepatan, cocok untuk kondisi tekanan tinggi.
- Badan baja tempa, bahan: baja karbon atau baja tahan karat, dll.
- Fungsi klep non-kembali adalah standar, perbedaan tekanan maksimum hingga 30 MPa.
- Tekanan CL150# - 2500#, ukuran 1' - 20'
- Operasi bypass manual adalah opsional.
Prinsip kerja katup sirkulasi ulang otomatis
Menurut perbedaan aliran utama induktif, kerucut cek disk katup utama dari katup ARC akan secara otomatis bergerak ke posisi tertentu.cakram katup utama mendorong batang katup bypass, mentransfer gerakan disk katup utama untuk bypass, melalui kontrol posisi disk katup bypass, mengubah area throttling bypass, sehingga untuk mengontrol aliran bypass.Ketika cakram katup utama kembali ke kursi katup ditutupKetika disk katup naik ke posisi atas, bypass ditutup sepenuhnya, semua aliran pompa mengalir ke sistem pengolahan.Katup ini mengatur empat fungsi dalam satu tubuh.
- Persepsi aliran: Disk katup utama katup ARC dapat secara otomatis merasakan aliran utama sistem pengolahan,dengan demikian sesuai dengan aliran untuk menentukan posisi disk katup utama dan disk bypass.
- Kontrol sirkulasi kembali: katup ARC dapat menghirup pompa operasi normal diperlukan aliran minimum ke dalam perangkat penyimpanan melalui bypass, sehingga untuk menyesuaikan karakteristik pompa H - Q, untuk mewujudkan daur ulang.
- Pengurangan tekanan bypass multi-stage:sistem kontrol bypass dapat mengurangi media aliran balik dari outlet pompa tekanan tinggi untuk aliran balik yang tepat ke perangkat penyimpanan tekanan rendah dengan kebisingan rendah, keausan kecil.
- Periksa: Katup sirkulasi ulang otomatis juga memiliki efek katup kontrol, mencegah aliran balik cairan ke tubuh pompa.
- Ukuran bypass khusus dapat disesuaikan.
| Properti | Deskripsi |
| Fungsi | Katup ARCMelindungi pompa dari kerusakan yang disebabkan oleh kondisi aliran rendah dengan secara otomatis mengedarkan kembali sebagian kecil cairan yang dipompa kembali ke inlet pompa |
| Jenis | Mesin, elektronik, dan hidrolik |
| Fitur tambahan | Klep pengurangan tekanan, flowmeter, atau sensor suhu |
| Aplikasi | Pengolahan minyak dan gas, manufaktur kimia, pembangkit listrik, dan pengolahan air |
| Jenis pompa | Biasanya digunakan dengan pompa sentrifugal |
| Faktor-faktor yang perlu dipertimbangkan | Tingkat aliran, tekanan, suhu, dan persyaratan aplikasi khusus |
| Pentingnya pemasangan, pemeliharaan, dan pengujian | Kritis untuk memastikan kinerja dan keandalan yang optimal |
