Aktuator pneumatik katup pipa Integrator Sistem Katup Aktuator Pneumatik Scotch Yoke Efisien Tinggi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Veson/OEM/ |
| Sertifikasi: | CE ISO |
| Nomor model: | Seri VSF |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | Negosiasi |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kemasan kotak kayu lapis dengan tali logam |
|
Informasi Detail |
|||
| Nama: | Aktuator Pneumatik Scotch Yoke | Fitur: | Efisien Tinggi |
|---|---|---|---|
| Bahan: | besi cor | Warna: | Kebutuhan khusus pelanggan |
| Kekuatan: | Pneumatik | Desain: | Desain Kompak |
| Menyoroti: | Aktuator Pneumatik Scotch Yoke Efisiensi Tinggi,Katup pipa Scotch Yoke Pneumatic Actuator |
||
Deskripsi Produk
High Efficiency Scotch Yoke Pneumatic Actuator Cast Iron Dengan Desain Kompak
Scotch Yoke Pneumatic Actuator Pengantar
Berfungsi beratScotch Yoke Actuator diproduksi dalam berbagai kombinasi ukuran, diameter silinder, dan desain.Baik double acting (DA) atau spring return (SR) desain yang tersedia untuk pemasangan pada katup perempat putaran seperti bola, klep kupu-kupu dan colokan.
Scotch Yoke actuator dirancang untuk digunakan pada rentang tekanan atau suhu yang luas.Yoke simetris memberikan torsi yang lebih konstan di seluruh - baik pada titik putus dan posisi akhir.
Fitur Aktuator Pneumatik Scotch Yoke
1. Versatilitas
2Efektif.
3. Keamanan
4. Tahan korosi
5Sangat Disegel
Parameter Aktuator Pneumatik Scotch Yoke
| VSF Seri tabel torsi pneumatik pengembalian pegas (SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Model | Torsi pegas | Torsi udara | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||

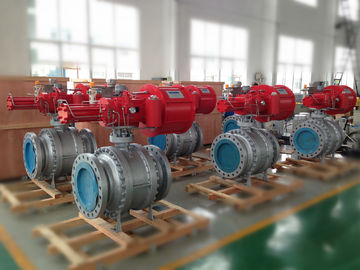

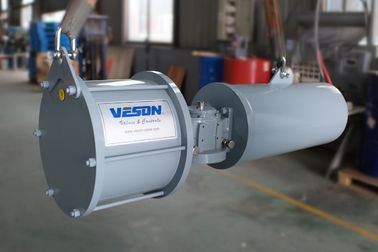

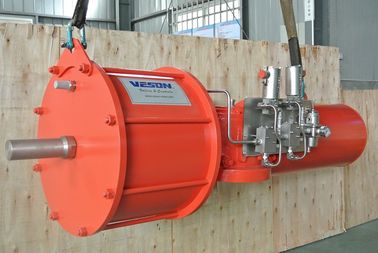

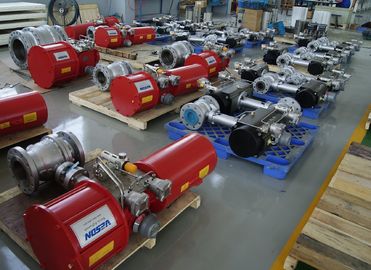

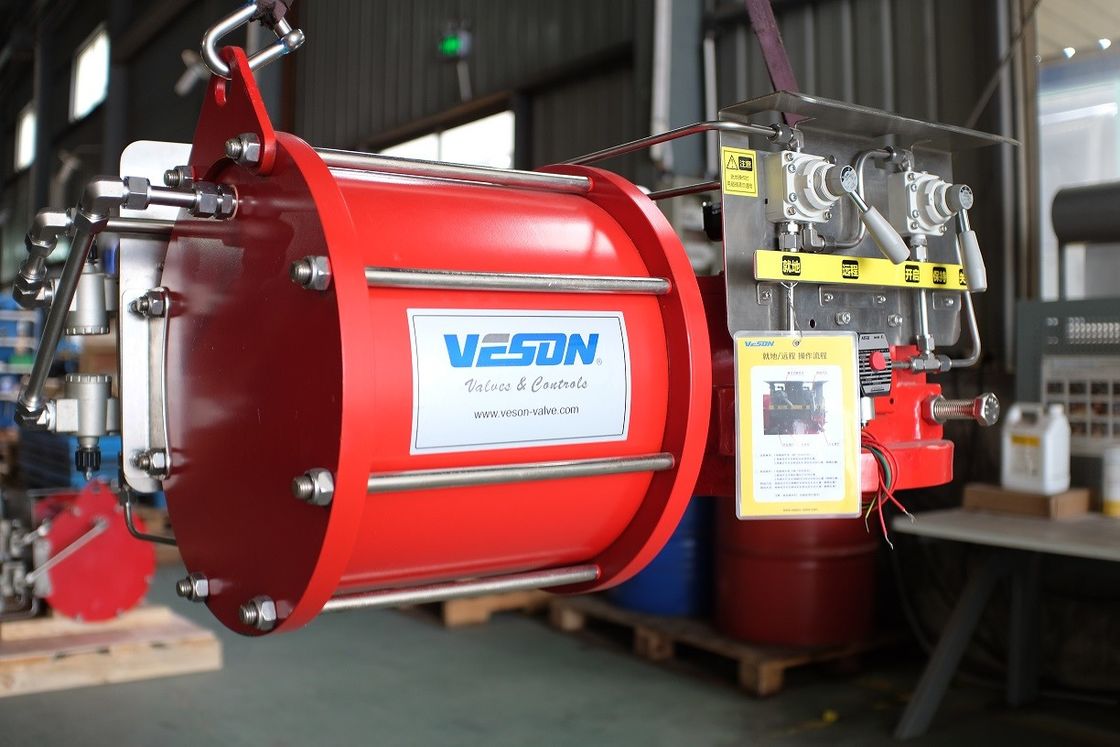

Scotch Yoke Pneumatic Actuator Detail
• Aplikasi bahan segel baru dan struktur penyangga
• Tekanan awal rendah
• Operasi yang stabil
• Keamanan yang baik
• Masa pakai yang panjang
• Penghematan energi dan perlindungan lingkungan, dapat daur ulang
• Penampilan yang indah
Digunakan secara luas dalam perangkat otomatis, misalnya industri ringan, industri kimia, tekstil, elektronik,mesin, dll.
Bidang aplikasi
Katup solenoid tipe baru, penampilan unik, struktur kompak.
Melalui pemilihan kelas tekanan, cocok untuk media kerja yang berbeda.
Digunakan secara luas di lapangan sebagai berikut:
| bahan kimia | makanan | Industri HVAC | pengolahan air |
| perlindungan lingkungan | transportasi | industri pendingin | pulp dan kertas |
| industri ringan | air | bidang layanan umum | teknik kota |
| minyak bumi | Kapal | daya | bidang industri |
Rincian Lebih Lanjut
1. Jaminan
Jaminan 1 tahun
Produk berkualitas tinggi
Kami berdiri di belakang kualitas produk kami 100%
Semua barang kami datang dengan garansi untuk memberi Anda ketenangan pikiran.
Baru Dijamin: Semua barang kami dalam kondisi baru dalam OEM atau kemasan asli.
2Paket
Metode kemasan kami dalam kondisi sempurna, atau sesuai disesuaikan.
3Pembayaran
MOQ: Desain pelanggan
Kami biasanya menerima T / T ((transfer kawat), Western Union
Mata uang perdagangan: USD atau RMB
TT 30% deposit di muka, 70% saldo dibayar sebelum pengiriman.
(sampel order) T/T / Western union 100% pada saat dilihat
