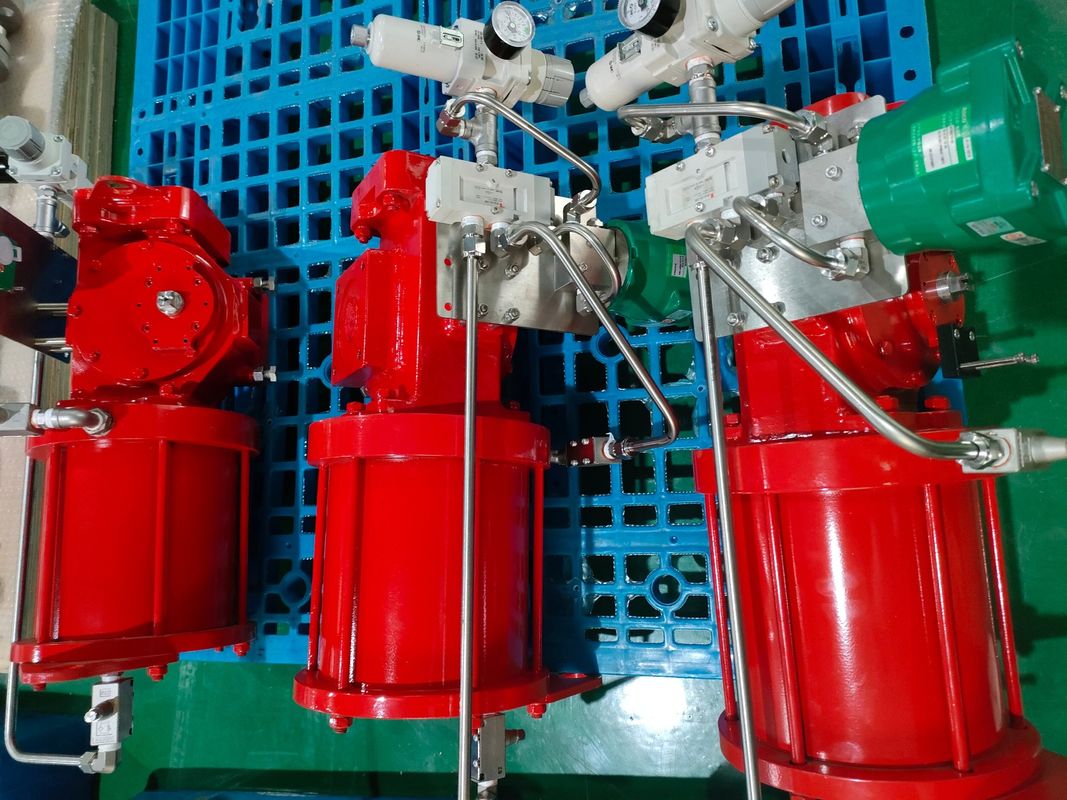

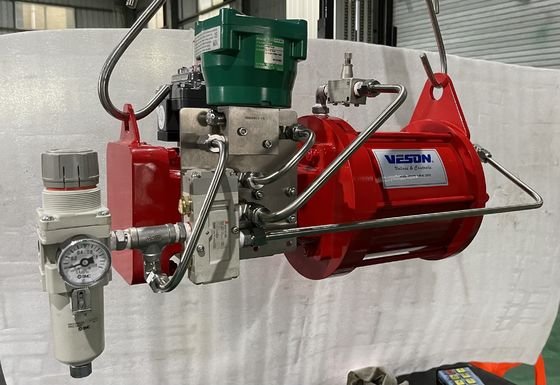

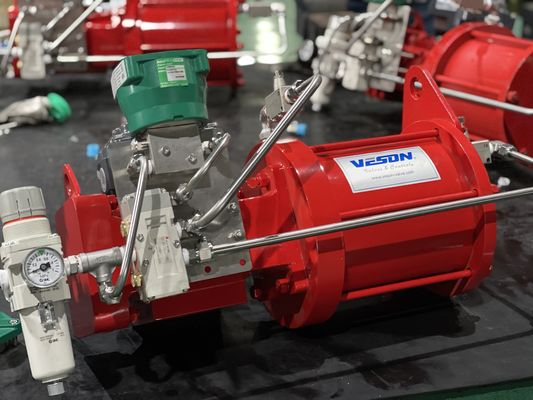

Pneumatic actuator of pipeline valves Metal Seated Ball Valves Spring Return Pneumatic Actuator Seri VSF
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Veson/OEM/ |
| Sertifikasi: | CE ISO |
| Nomor model: | Seri VSF |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 EA |
|---|---|
| Harga: | Fob Shanghai /EXW/ |
| Kemasan rincian: | Kemasan kotak kayu lapis dengan tali logam |
|
Informasi Detail |
|||
| Jenis: | Tugas Berat | Bahan: | besi cor |
|---|---|---|---|
| Warna: | Merah atau kebutuhan khusus Pelanggan | Nama: | aktuator putar pneumatik |
| Kekuatan: | Pneumatik | Aplikasi: | :katup, susu, bir, air, kimia, lepas pantai di darat |
| Menyoroti: | pemicu pneumatik pengembalian pegas,VSF Series Pneumatic Actuator |
||
Deskripsi Produk
Etilena Dan Refinery Revamping Proyek Metal-duduk katup bola spring-kembali Scotch Yoke pneumatik aktuator
Fitur
1. Versatilitas
2Efektif.
3. Keamanan
4. Tahan korosi
5.Sangat Disegel
6.Umur Pelayanan yang Panjang
Keuntungan kami:
| 1 | Kami memiliki teknisi profesional untuk memastikan desain canggih. |
| 2 | Kami memiliki tim QC profesional dan teknis untuk memastikan 100% pemeriksaan produk. |
| 3 | Kami memiliki pabrik sendiri dengan harga yang kompetitif dan kualitas yang baik. |
| 4 | Produk kami diterima oleh seluruh dunia. |
| 5 | Kami memiliki hak impor dan ekspor sendiri. pesanan kecil dapat diterima. |
| 6 | Kualitas tinggi dengan harga yang kompetitif, waktu pengiriman singkat. |
| 7 | Bahan berkualitas baik dan peralatan produksi canggih. |
| 8 | Tim penjualan yang efisien dan layanan pelanggan yang sangat baik. |
| 9 | Produk kami telah lulus sertifikat CE dan ISO |
Prinsip aktuator tunggal (pengembalian pegas)
CCW
Udara ke port A memaksa piston ke luar, menyebabkan pegas untuk mengompres, Pinion berputar ke arah jarum jam sementara udara sedang dikosongkan dari port B.
Kehilangan tekanan udara di port A, energi yang tersimpan di pegas memaksa piston ke dalam.
CW
Udara ke port B memaksa piston ke luar, menyebabkan pegas untuk mengompres, Pinion berputar melawan arah jarum jam sementara udara sedang dikosongkan dari port B.
Kehilangan tekanan udara di port A, energi yang tersimpan di pegas memaksa piston ke dalam.
Prinsip Aktuator Berfungsi Ganda
CCW
Udara ke Pelabuhan A memaksa piston ke luar, menyebabkan pinion untuk berputar melawan arah jarum jam sementara udara sedang dikosongkan dari Pelabuhan B.
Udara ke Pelabuhan B memaksa piston ke dalam, menyebabkan pinion untuk berputar searah jarum jam sementara udara sedang dikosongkan dari Pelabuhan A.
CW
Udara ke Pelabuhan A memaksa piston ke luar, menyebabkan pinion berputar searah jarum jam sementara udara keluar dari Pelabuhan B.
Udara ke Pelabuhan B memaksa piston ke dalam, menyebabkan pinion untuk berputar ke arah jarum jam sementara udara sedang dikosongkan dari Pelabuhan A.
| VSF Seri tabel torsi pneumatik pengembalian pegas (SR5) | |||||||||||||||
| Nm | |||||||||||||||
| Model | Torsi pegas | Torsi udara | |||||||||||||
| 3BAR | 4BAR | 5BAR | 6BAR | ||||||||||||
| SST | SRT | SET | AST | ART | AET | AST | ART | AET | AST | ART | AET | AST | ART | AET | |
| VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
| VSF14-250 SR5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
| VSF14-300 SR5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
| VSF16-250 SR5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
| VSF16-300 SR5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
| VSF16-350 SR5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
| VSF25-350 SR5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3709 |
| VSF25-400 SR5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
| VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
| VSF30-450 SR5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10649 | 5393 | 7327 |
| VSF30-500 SR5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13571 | 7036 | 9883 |
| VSF30-550 SR5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
| VSF35-550 SR5 | 14449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15527 | 7909 | 9984 | 20624 | 10949 | 15873 |
| VSF35-600 SR5 | 18185 | 8971 | 10752 | 6823 | 2296 | 833 | 12707 | 5827 | 6718 | 18327 | 9058 | 10894 | 24477 | 12889 | 18487 |
| VSF35-700 SR5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18654 | 8873 | 10923 | 25470 | 12767 | 15715 | 34710 | 18506 | 26979 |
| VSF40-600 SR5 | 21426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13884 | 28961 | 14856 | 20558 |
| VSF40-700 SR5 | 30015 | 15120 | 18757 | 10364 | 2839 | 0 | 20074 | 8665 | 8811 | 29304 | 14679 | 18046 | 39495 | 20318 | 28232 |
| VSF40-800 SR5 | 35425 | 17702 | 21679 | 16204 | 5648 | 2623 | 28917 | 13276 | 15336 | 41095 | 21218 | 27349 | 54343 | 28532 | 40763 |
| VSF48-800 SR5 | 45789 | 23214 | 29097 | 16866 | 4879 | 0 | 31836 | 13842 | 14336 | 44755 | 22574 | 28063 | 61685 | 31770 | 44215 |
| VSF48-900 SR5 | 57348 | 28690 | 35200 | 22906 | 6959 | 291 | 41849 | 18324 | 19233 | 58269 | 29261 | 36121 | 79735 | 41056 | 57120 |
| VSF48-1000 SR5 | 69602 | 34789 | 42618 | 25938 | 8152 | 1236 | 49356 | 22203 | 24653 | 72776 | 36756 | 45792 | 96191 | 50304 | 71488 |
| VSF60-800 SR5 | 63398 | 31515 | 38261 | 23891 | 7319 | 505 | 43980 | 19372 | 20595 | 61439 | 30300 | 36302 | 84160 | 43480 | 60774 |
| VSF60-900 SR5 | 78878 | 39710 | 49217 | 26840 | 8658 | 2020 | 52335 | 23954 | 27514 | 76967 | 38524 | 47305 | 103324 | 54548 | 78503 |
| VSF60-1000 SR5 | 95891 | 47761 | 58177 | 39480 | 13860 | 6721 | 71015 | 32781 | 38256 | 97605 | 48824 | 59891 | 134084 | 70623 | 101326 |
| VSF60-1100 SR5 | 112369 | 57081 | 71764 | 42517 | 12632 | 0 | 80728 | 35559 | 37801 | 116733 | 59787 | 76127 | 157151 | 81412 | 114224 |
| VSF60-1000X2 SR5 | 170261 | 84792 | 112378 | 203622 | 104808 | 145739 | |||||||||
| AST - Air start torsi - Spring start torsi | |||||||||||||||
| ART - Air run torsi SRT - Spring run torsi | |||||||||||||||
| AET - torsi ujung udara SET - torsi ujung pegas | |||||||||||||||
Rincian Lebih Lanjut
1. Jaminan
Jaminan 1 tahun
Produk berkualitas tinggi
Kami berdiri di belakang kualitas produk kami 100%
Semua barang kami datang dengan garansi untuk memberi Anda ketenangan pikiran.
Baru Dijamin: Semua barang kami dalam kondisi baru dalam OEM atau kemasan asli.
2Paket
Metode kemasan kami dalam kondisi sempurna, atau sesuai disesuaikan.
3Pembayaran
MOQ: Desain pelanggan
Kami biasanya menerima T / T ((transfer kawat), Western Union
Mata uang perdagangan: USD atau RMB
TT 30% deposit di muka, 70% saldo dibayar sebelum pengiriman.
(sampel order) T/T / Western union 100% pada saat dilihat
