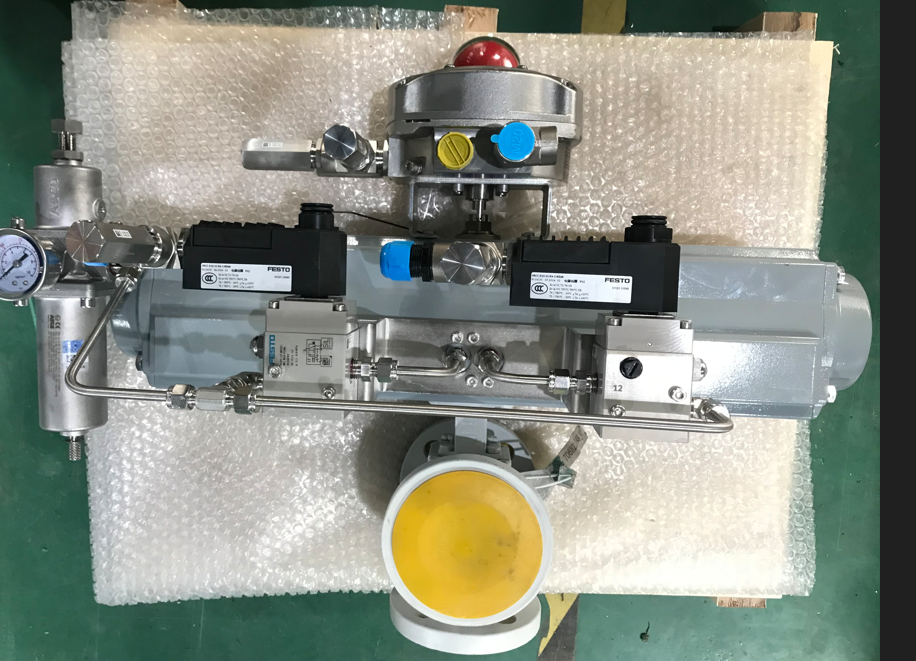

3-Posisi Pneumatic Shut-off Ball Valve Assembly dengan perlindungan anti-air Hammer Staged
Detail produk:
| Tempat asal: | Shanghai, Tiongkok |
| Nama merek: | VESON |
| Sertifikasi: | ISO 9001:2015 SGS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | USD 180-1200 / Piece |
| Kemasan rincian: | Kotak kayu lapis bermerek VESON dengan sisipan busa tahan guncangan, kemasan kelas ekspor |
| Waktu pengiriman: | 5-7 hari kerja untuk stok, 20-30 hari untuk produksi |
| Syarat-syarat pembayaran: | T/T, L/C, PayPal, Western Union |
| Menyediakan kemampuan: | 3000 Potongan Per Bulan |
|
Informasi Detail |
|||
| Tipe Katup: | Katup Bola 2 Arah/3 Posisi 3 Posisi | Tipe Aktuator: | Aktuator Pneumatik 3 Posisi (Pegas Kembali) |
|---|---|---|---|
| Rentang Ukuran: | DN15 hingga DN150 (1/2" hingga 6") | Peringkat Tekanan: | PN16 / PN40 / Kelas 150 / Kelas 300 |
| Bahan tubuh: | SS304, SS316, Baja Karbon WCB | Bahan Kursi: | PTFE, RTFE, MENGINTIP |
| Pasokan Udara: | 4-8 bar (60-120 psi) | Suhu Operasional: | -20 ° C hingga +180 ° C. |
| Urutan Kontrol: | Terbuka (100%) - Langkah Tengah (30-50%) - Tertutup (0%) | Akhiri Koneksi: | ANSI B16.5 bergelang, NPT/BSP berulir |
| Menyoroti: | Pneumatic Shut-off Ball Valve Assembly (Satuan katup bola penutupan pneumatik),3 posisi Shut-off Ball Valve Assembly |
||
Deskripsi Produk
Rakitan Katup Bola Pneumatik 3 Posisi dengan Perlindungan Anti-Water Hammer Bertahap
Rakitan Katup Bola Pneumatik 3 Posisi VESON VSO-3P-WH dirancang khusus untuk terminal pemuatan curah di mana penutupan katup yang tiba-tiba menyebabkan water hammer yang merusak dan getaran perpipaan. Kontrol bertahap 3 posisi memberikan Isi Cepat → Tetesan Lambat → Berhenti Total urutan, melindungi sistem perpipaan Anda sambil mempertahankan akurasi dosis yang tepat.
Bagaimana Kontrol 3 Tahap Melindungi Sistem Anda
| Tahap | Posisi Katup | Tindakan |
| Tahap 1 | 100% Terbuka | Pengisian curah cepat pada laju aliran penuh |
| Tahap 2 | 30-50% Tengah Langkah | Umpan tetesan lambat untuk pengisian yang tepat |
| Tahap 3 | 0% Tertutup | Penutupan kedap gelembung (Kelas VI) - nol water hammer |
Fitur Utama
- Aktuator Pneumatik 3 Posisi: Desain pengembalian pegas dengan kemampuan posisi tengah langkah untuk kontrol aliran bertahap
- Urutan Anti-Water Hammer: Menghilangkan lonjakan tekanan selama penutupan katup, mengurangi tekanan pipa dan memperpanjang umur sistem
- Tengah Langkah yang Dapat Dikonfigurasi: Posisi perantara 30-50% yang dapat disesuaikan untuk laju aliran spesifik proses
- Penutupan Kedap Gelembung: Kebocoran Kelas VI pada posisi tertutup akhir untuk nol kehilangan produk
- Pengurangan Manifold: Menggantikan pengaturan manifold multi-katup, mengurangi jejak skid dan jalur kebocoran
- Bank Solenoid Pra-Kabel: Katup solenoid yang dikonfigurasi pabrik untuk semua 3 posisi dengan strip terminal
Spesifikasi Teknis
| Parameter | Spesifikasi |
| Jenis Katup | Katup Bola 2 Arah / 3 Arah 3 Posisi |
| Jenis Aktuator | Aktuator Pneumatik 3 Posisi (Pengembalian Pegas) |
| Rentang Ukuran | DN15 hingga DN150 (1/2" hingga 6") |
| Peringkat Tekanan | PN16 / PN40 / Kelas 150 / Kelas 300 |
| Bahan Bodi | SS304, SS316, Baja Karbon WCB |
| Bahan Dudukan | PTFE, RTFE, PEEK |
| Pasokan Udara | 4-8 bar (60-120 psi) |
| Suhu Operasi | -20°C hingga +180°C |
| Urutan Kontrol | Terbuka (100%) → Tengah Langkah (30-50%) → Tertutup (0%) |
| Koneksi Ujung | Berflensa (ANSI B16.5), Berulir (NPT/BSP) |
| Kelas Penutupan | Kelas VI (Kedap Gelembung) |
| Sertifikasi | ISO 9001:2015, CE, SGS |
Industri Target
- Pemuatan terminal minyak & gas (pengisian truk, gerbong kereta, drum)
- Sistem dosis curah kimia halus
- Batching makanan & minuman cair
- Stasiun transfer produk ladang tangki
- Skid pemuatan LPG dan kriogenik

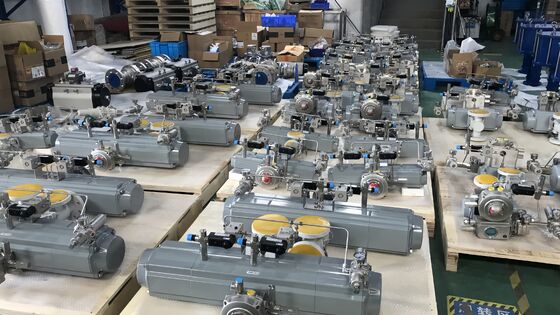

Setiap rakitan menjalani pengujian loop pabrik penuh dengan tabung keras SS316 sebelum pengiriman. Dokumentasi FAT disertakan. Hubungi kami untuk mendiskusikan kebutuhan pemuatan curah spesifik Anda.
