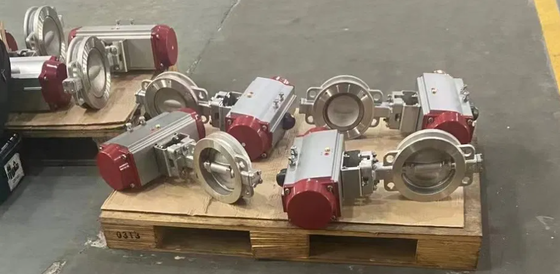

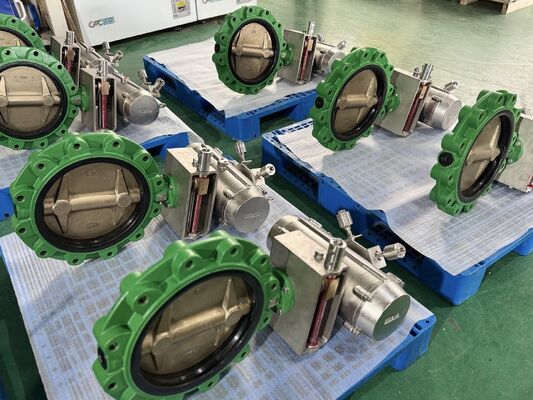

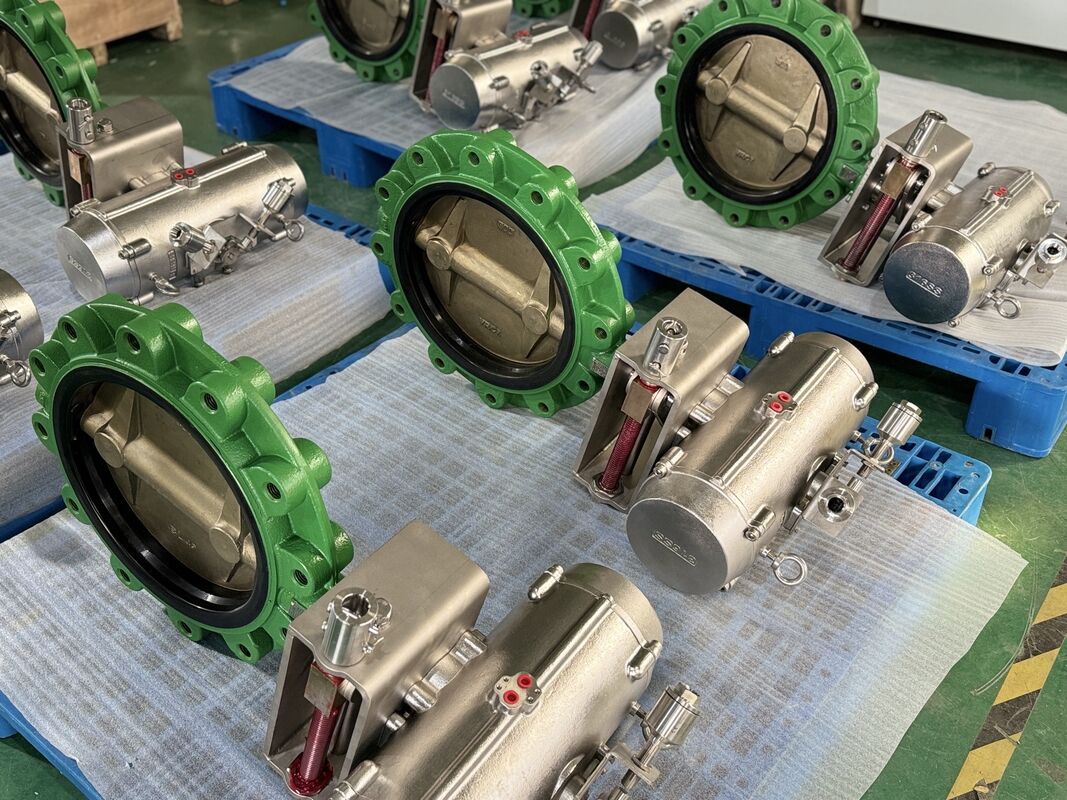

Klep Kupu-kupu Lug Triple-Offset Berkinerja Tinggi Dengan Kursi Logam Umur Pelayanan Terpanjang Kebocoran Nol
Detail produk:
| Tempat asal: | Shanghai, Tiongkok |
| Nama merek: | VESON |
| Sertifikasi: | ISO 9001:2015 SGS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | USD 150-3500 / Piece |
| Kemasan rincian: | Kotak kayu lapis bermerek VESON dengan sisipan busa tahan guncangan, kemasan kelas ekspor |
| Waktu pengiriman: | 3-5 hari kerja untuk stok, 15-25 hari untuk produksi |
| Syarat-syarat pembayaran: | T/T, L/C, PayPal, Western Union |
| Menyediakan kemampuan: | 3000 Potongan Per Bulan |
|
Informasi Detail |
|||
| Tipe Katup: | Katup Kupu-kupu Lug Tiga Offset | Rentang Ukuran: | DN80 hingga DN1200 (3" hingga 48") |
|---|---|---|---|
| Peringkat Tekanan: | ANSI 150 pon / 300 pon / 600 pon | Bahan Tubuh: | Baja Karbon WCB / CF8M SS316 |
| Bahan cakram: | CF8M SS316 / Dupleks / Inconel | Tipe Kursi: | Logam Laminasi/Stellite Berwajah Keras |
| Operasi: | Gear Manual / Pneumatik / Aktuator Listrik | Aman dari Kebakaran: | Bersertifikat API 607 / ISO 10497 |
| Kelas Kebocoran: | Nol Kebocoran (Kelas VI) | Akhiri Koneksi: | Lug (ANSI B16.5) |
| Sertifikat: | ISO 9001:2015, SGS, API 607 | ||
| Menyoroti: | Desain Triple-Offset,Kebocoran Nol Kursi Logam,Katup Lug Berkinerja Tinggi |
||
Deskripsi Produk
Katup Kupu-Kupu Lug Tiga Offset Kinerja Tinggi dengan Dudukan Logam
The Katup Kupu-Kupu Lug Kinerja Tinggi Tiga Offset VESON mewakili tingkatan premium teknologi katup kupu-kupu. Desain tiga offset menghilangkan gesekan antara cakram dan dudukan di sepanjang langkah penuh, sementara dudukan logam-ke-logam memberikan kebocoran nol dan kinerja aman dari api untuk aplikasi isolasi kritis di minyak dan gas, petrokimia, dan pembangkit listrik.
Tiga Offset Dijelaskan
| Offset | Fungsi |
| Offset ke-1 | Poros diposisikan di belakang bidang dudukan, menciptakan segel aksi cam |
| Offset ke-2 | Poros diposisikan offset dari garis tengah lubang, memungkinkan jarak bebas cakram penuh |
| Offset ke-3 | Geometri sudut dudukan kerucut, menghilangkan gesekan geser untuk masa pakai dudukan yang diperpanjang |
Fitur Utama
- Dudukan Logam-ke-Logam: Cincin dudukan baja tahan karat/grafit berlapis memberikan kebocoran nol dengan kepatuhan aman dari api terhadap API 607
- Operasi Bebas Gesekan: Geometri tiga offset memastikan cakram terangkat dari dudukan secara instan tanpa bergesekan, memperpanjang masa pakai dudukan hingga 100.000+ siklus
- Diterima Suhu Tinggi: Cocok untuk suhu dari -196°C (kriogenik) hingga +800°C dengan bahan trim yang sesuai
- Penyegelan Bi-Arah: Penutupan berperingkat penuh di kedua arah aliran menghilangkan batasan orientasi pemasangan
- Pengerasan Stellite: Pengerasan Stellite 6 atau 21 opsional pada dudukan dan cakram untuk ketahanan aus yang unggul dalam layanan abrasif
Spesifikasi Teknis
| Parameter | Spesifikasi |
| Jenis Katup | Katup Kupu-Kupu Lug Tiga Offset |
| Rentang Ukuran | DN80 hingga DN1200 (3" hingga 48") |
| Peringkat Tekanan | ANSI 150lb / 300lb / 600lb |
| Bahan Badan | Baja Karbon WCB / SS316 CF8M |
| Bahan Cakram | SS316 CF8M / Duplex / Inconel |
| Jenis Dudukan | Logam Berlapis / Pengerasan Stellite |
| Operasi | Gear Manual / Pneumatik / Aktuator Listrik |
| Aman dari Api | Sesuai API 607 / ISO 10497 |
| Kelas Kebocoran | Kebocoran Nol (Kelas VI) |
| Suhu Operasi | -196°C hingga +800°C |
| Sertifikat | ISO 9001:2015, SGS, API 607 |
Aplikasi Target
- Katup isolasi kritis kilang
- Penutupan proses petrokimia
- Sistem uap dan minyak termal
- Layanan LNG dan etilena kriogenik
- Isolasi uap utama pembangkit listrik
Setiap katup menjalani pengujian hidrostatik, pneumatik, dan aman dari api di pabrik. Dokumentasi pengujian PMI, NDE, dan fungsional lengkap disediakan.
