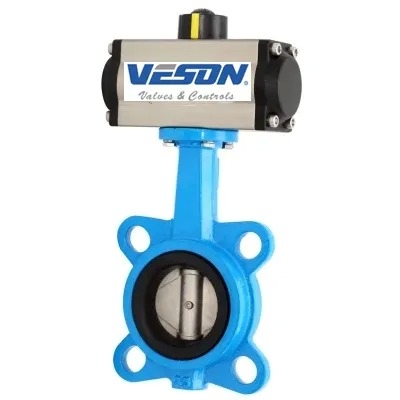

Pneumatic Lug Butterfly Valve dengan EPDM Seal 2-24 Inch
Detail produk:
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 1 |
|---|
|
Informasi Detail |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standards: | API 609, BS 5155, EN593, DIN 3354 | ||
| Menyoroti: | Katup kupu-kupu pneumatik dengan segel EPDM,2-24 inci katup kupu-kupu lug pneumatik,Klep kupu-kupu pneumatik seal EPDM |
||
Deskripsi Produk
HP Butterfly Valve dengan Pneumatic Actuator
Spesifikasi Produk
| Atribut | Nilai |
|---|---|
| Formulir koneksi | Dukungan Lug |
| Struktur | Penyegelan pusat |
| Bentuk segel | EPDM |
| Stem katup | Normal |
| Tekanan Kerja | Tekanan tengah (2,5mpa< Pn < 6,4mpa) |
| Suhu Kerja | Suhu normal (-40°C) |
| Bahan permukaan segel | Lembut Disegel |
| Tubuh katup | Casting |
| Aplikasi | Penggunaan Industri, Air Penggunaan Industri |
| Paket Pengangkutan | Kasus kayu lapis |
| Spesifikasi | 2 inci-24 inci |
| Merek dagang | VESON atau Pelanggan |
| Asal usul | Cina |
| Kode HS | 84123900 |
| Kapasitas Produksi | 50000 PC / Y |
Deskripsi Produk
Pneumatic Operated Wafer Lug High Performance Butterfly Valvedirancang untuk aplikasi kritis dalam industri kimia, pengolahan hidrokarbon, pulp & kertas, air / air limbah dan HVAC. Mereka memberikan umur layanan yang sangat panjang dan bebas masalah,mengurangi total biaya kepemilikan.
Katup AEA BHPVentil Kupu-kupu Berkinerja Tinggi dirancang untuk kontrol penutupan dan throttling cairan dan gas.Kursi PTFE dinamis menyediakan bubble-tight shut-off di kedua arahDesain disk offset tunggal memberikan torsi yang lebih rendah dan umur siklus yang lebih lama.
Berbagai Produk
- Ukuran katup:2 "~ 60" (DN50-DN1500)
- Tekanan:Kelas ANSI 125 ~ 150 ((PN10-PN16)
- Suhu:320°F sampai 1000°F / -196oC~ 540oC
- Bahan tubuh:Baja karbon, baja tahan karat, baja paduan, baja dupleks
- Bahan disk:Baja karbon, baja tahan karat, baja paduan, baja dupleks, Al-Bronze
- Kursi:EPDM, NBR, VITON
- Koneksi akhir:Wafer, Lug, Flange Ganda
Spesifikasi Teknis
- Desain:API 609, BS 5155, EN593, DIN 3354
- Wajah ke Wajah:ASME B16.34
- Flang ujung:ASME B16.5
- BW Akhir:ASME B16.25
- Putus dengan sekrup:ASME B1.20.1
- Tes:ASME B16.34, API 598, DIN 3230
- Penandaan:MSS SP25
- Spesial:NACE MR-01-75
Fitur Desain
- Bagian ujung lug, wafer atau flange
- Desain konsentris
- Layanan dua arah
- Kebocoran nol
- Torsi rendah
- Pembersih diri
- Batang tahan ledakan
- ISO 5211 flange atas
- Desain batang yang diperpanjang opsional
