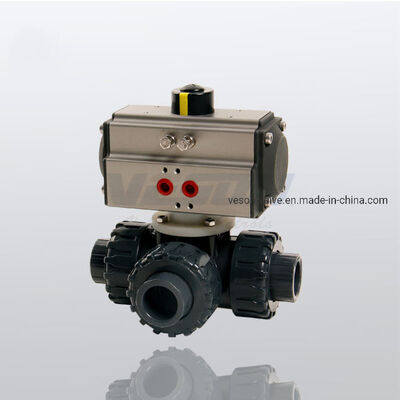

PVC Pneumatic 3-Way Ball Valve dengan Profil Mount Langsung Standar ISO5211 untuk Aplikasi Suhu Tinggi
Detail produk:
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|
|
Informasi Detail |
|||
| Formulir Koneksi: | pengelasan | Mode mengemudi: | Pneumatik |
|---|---|---|---|
| Tekanan nominal: | KELAS ANSI 150-900 | Saluran: | Tipe lurus melalui |
| Struktur: | Katup Bola Tetap | Jenis: | Katup Bola Tetap |
| Fungsi: | Mengeringkan | Suhu: | suhu tinggi |
| Standar: | 12 bulan dalam garansi | Aplikasi: | Penggunaan Industri |
| kode Hs: | 84123900 | ||
| Menyoroti: | Katup Bola Pneumatik Standar ISO5211,Katup Bola 3 Arah Profil Pemasangan Langsung,Katup Bola PVC Suhu Tinggi |
||
Deskripsi Produk

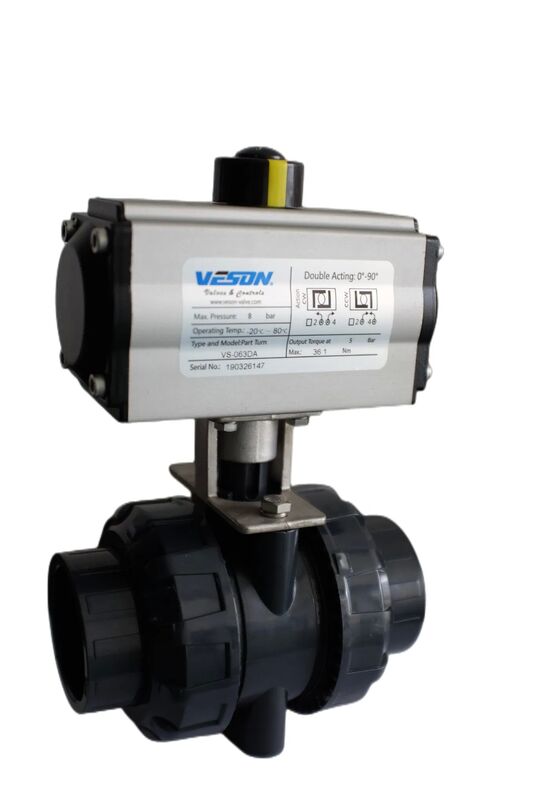

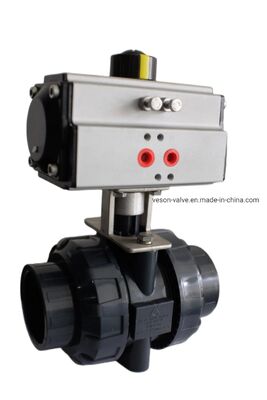

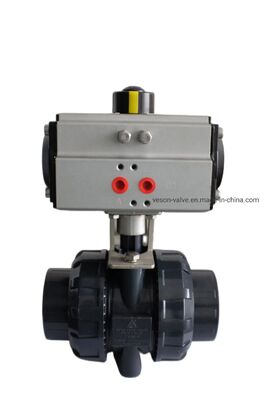

PVC Pneumatic 3 cara katup bola Pneumatic PVC 3 cara katup bola
Spesifikasi Aktuator Pneumatik
1Jenis akting: ganda
2. Medium: bersih, kering dan tanpa udara terkompresi korosif
3Tekanan pasokan udara: 0,25 - 0,8 Mpa
4. Suhu Kerja: Tipe Standar: -20°C~+80°C
Tipe suhu rendah: -40°C~+80°C
| Klep bola 3 arah | ||||||
| Pemilihan aktuator pneumatik: ukuran yang cocok untuk referensi saja, torsi katup ditambah faktor keselamatan 25% | ||||||
| Ukuran | Torsi katup dalam.lbs | torsi katup*1.25 | Aktuator Berfungsi Ganda | Torsi aktuator (in.lbs) 5bar | Pemicu Kembali Spring | Torsi aktuator (in.lbs) 5bar FC |
| 1/2 " | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4 " | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1 " | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2 " | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2 " | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3 " | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| Klep bola 2 arah | ||||||
| Ukuran | torsi katup*1.25 | Sambungan atas katup (mm) | Aktuator Berfungsi Ganda | Torsi aktuator (in.lbs) 5bar | Pemicu Kembali Spring | Torsi aktuator (in.lbs) 5bar FC |
| 1/2 " | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4 " | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1 " | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2 " | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2 " | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3 " | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Tipe suhu tinggi:-20°C~+180°C
5. Sudut putar: 90° ± 5°
6Voltan katup solenoid: AC220V atau DC24V, atau sesuai permintaan pelanggan.
Desain & Konstruksi AT Series Double Acting Pneumatic Actuator
1Kesesuaian penuh dengan spesifikasi terbaru: ISO5211DIN3337VD/VDE3845 dan NAMUR.
2Badan aluminium ekstrusi intensitas tinggi memiliki permukaan internal yang diasah dilapisi dengan oksigena anode yang diasah untuk umur panjang, koefisien gesekan rendah dan kinerja cepat.
3. Konstruksi yang sangat baik, kompak dan modern bersama dengan multi-spesifikasi membuat pilihan baik ekonomis dan menguntungkan.
4Semua permukaan yang bertindak mengadopsi bantalan berkualitas tinggi, menghasilkan gesekan rendah, umur siklus yang tinggi, dan tidak ada kebisingan.Dua bolt penyesuaian stop perjalanan eksternal independen dapat dengan mudah dan tepat menyesuaikan ± 5 ° pada kedua arah terbuka dan dekat.
5. Aktuator garis besar yang sama memiliki mode fungsional double acting dan spring return, dan spring return memiliki gaya normal-open dan normal-close.
6. Multi-fungsi indikator posisi dengan NUMER nyaman untuk pemasangan aksesoris.
7. Musim semi beban pra-dikompresi nyaman untuk pemasangan yang aman dan prosedur tearing-down.
8Piston aluminium die-casting dan tutup ujung memiliki intensitas tinggi dan ringan.
9Bahan O-ring yang berbeda tersedia untuk suhu tinggi dan rendah.
10Menurut permintaan yang berbeda kami dapat menawarkan multi-perjalanan rotasi (misalnya 120 ° 135 ° 180 °) dan tiga posisi aktuator.
11. Solenoid katup mudah dipasang tanpa papan koneksi.
