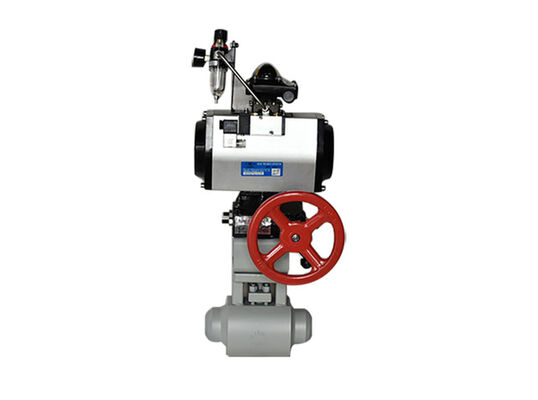

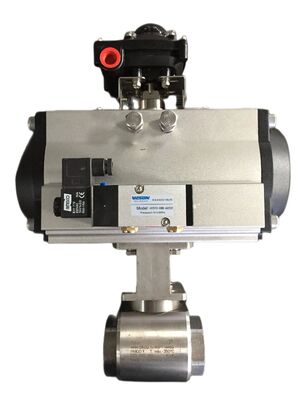

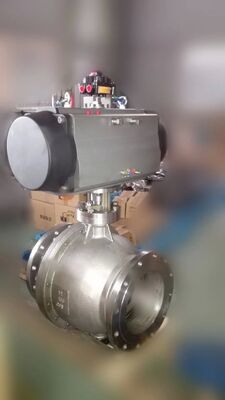

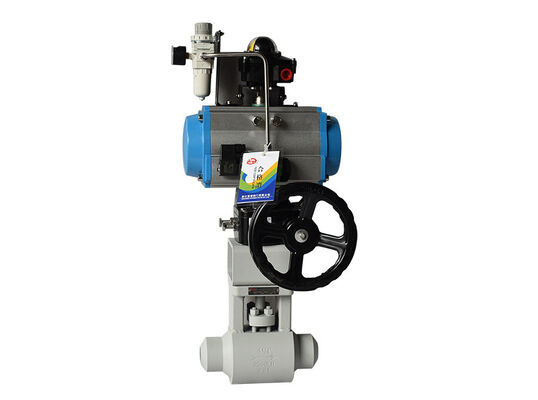

PEEK Seat Ball Valve dengan Pneumatic Actuator atau PCTFE Seat untuk aplikasi kinerja tinggi

Ada dua kategori utama polimer yang digunakan untuk kursi katup bola: PTFE (baik perawan dan diisi) dan PEEK.tapi masing-masing memiliki aplikasi yang lebih disesuaikan.

Katup bola

Katup bola digunakan untuk mengontrol aliran air, minyak, uap, udara, bubur, dan cairan korosif.sistem distribusi air, sistem pembakaran otomatis, dan kontrol instrumentasi.

Sementara ada berbagai bagian dalam katup bola (misalnya, batang, kacang batang, bola, tubuh), salah satu bagian yang paling penting adalah kursi katup bola.mendistribusikan tegangan kursi secara merata dan mencapai segel yang kuat - dan untuk mencapai hal ini mereka harus dibuat dari bahan yang tepat.

Sifat-sifat utama bahan kursi katup bola

Ada enam sifat penting yang harus dimiliki oleh setiap bahan untuk kursi katup bola:

• Gerak rendah untuk mengurangi torsi batang
• Ketahanan haus yang sangat baik
• Pemulihan stres yang baik
• Elastisitas yang cukup untuk mempertahankan segel yang kokoh
• Stabilitas dimensi
• Kompatibilitas kimia dengan media yang terlibat

Jika katup bola digunakan untuk aplikasi makanan, susu, atau farmasi, mereka mungkin juga membutuhkan bahan yang disetujui FDA.Dan sementara ada berbagai bahan polimer yang dapat digunakan, PTFE, diisi-PTFE, dan PEEK adalah yang paling umum digunakan.

Sifat Bahan untuk Lingkungan yang Kekerasan

Ada pertimbangan lain yang terlibat juga, dengan banyak tergantung pada lingkungan operasi.Ini dapat mencakup stabilitas dimensi dan kinerja yang dapat diandalkan pada suhu ekstrim (yang mungkin termasuk kriogenik) serta kemampuan untuk menahan rutinitas sterilisasi yang melibatkan air panasDan jika ada paparan lama terhadap air atau kelembaban, kursi katup bola harus memiliki koefisien ekspansi higroskopis yang rendah.mungkin diperlukan bahan yang tahan api, tahan api, atau cocok untuk digunakan di lingkungan dengan radiasi.

Tempat duduk katup bola PTFE

PTFE telah lama menjadi pilihan populer untuk bahan kursi katup bola dan tersedia dalam kelas yang disetujui FDA.Virgin PTFE memiliki koefisien gesekan terendah dari semua termoplastik yang ada dan kelas PTFE yang diisi tersedia dengan gesekan yang sangat rendah jugaPolimer ini juga mampu berjalan kering (dan dengan demikian tidak memerlukan pelumas) dan tidak menunjukkan perilaku stick-slip.

PTFE memberikan ketahanan aus yang sangat baik dan pemulihan tegangan yang baik, yang dapat ditingkatkan dengan pilihan aditif yang tepat.bahkan di hadapan suhu ekstrim dan bahan yang sangat korosifIni memiliki koefisien ekspansi termal yang rendah dan koefisien ekspansi higroskopis yang baik, membuatnya stabil secara dimensi.

Kompatibilitas kimia dan kinerja suhu tinggi dari PTFE berarti bekerja dengan baik dengan aplikasi yang melibatkan sanitasi dan sterilisasi.kemiripan kimiawi bekerja dengan baik dengan berbagai media dengan pengecualian fluor dan alkali cair. rentang suhu operasi termasuk suhu kriogenik antara -429 ° F dan 400 ° F. Perhatikan, bagaimanapun,bahwa kinerja suhu PTFE murni sangat tergantung pada tekanan operasi.

Salah satu kelemahan dari PTFE adalah kerentanan terhadap cold creep, adalah yang terbaik untuk suhu tidak lebih dari 5 ksi,dan memiliki kinerja terbatas di hadapan radiasi karena dosis radiasi maksimum seumur hidup 1 × 104 radsIni juga tunduk pada masalah dengan dekompresi setelah ditekan tinggi dan tidak boleh terkena fluktuasi suhu lebih dari 167 ° F.

Tempat duduk katup bola PTFE yang diisi

Dalam hal PTFE yang diisi, kombinasi yang paling cocok adalah karbon grafit dan kaca yang diisi.PTFE yang diperkuat dengan karbon grafit dipilih daripada PTFE murni ketika suhu dan tekanan tinggi merupakan bagian dari lingkungan operasi normalIni menawarkan karakteristik keausan yang lebih baik dan kurang mungkin untuk merangkak dingin daripada PTFE perawan sambil mempertahankan koefisien gesekan yang cukup rendah.

PTFE yang diisi kaca juga mempertahankan banyak aspek positif dari PTFE perawan sambil menawarkan ketahanan ekstrusi yang lebih baik dan karakteristik keausan yang lebih baik.Hal ini seringkali bahan kursi katup bola pilihan untuk makanan, industri susu, dan farmasi dan masih mempertahankan koefisien gesekan yang relatif rendah.lebih cenderung kasar dan juga tidak kompatibel dengan bahan kimia yang diketahui menyerang kacaPerhatikan bahwa PTFE yang diisi kaca tahan api.

Pilihan lain adalah PTFE yang diperkuat stainless steel yang terdiri dari 50% PTFE dan 50% bubuk 316 SS.Kelas khusus PTFE yang diisi ini menawarkan kisaran suhu operasi yang sedikit lebih besar daripada PTFE murni (hingga 550 ° F) dan dapat menangani tekanan yang jauh lebih tinggiKelemahan utamanya adalah bahwa koefisien gesekan secara signifikan lebih tinggi, yang dapat menyebabkan keausan yang lebih cepat dan torsi batang yang tinggi.

Tempat duduk katup bola PEEK

PEEK memiliki banyak kesamaan dengan PTFE, termasuk kisaran suhu yang luas dari -70 ° F hingga 600 ° F, dan kompatibilitas kimia yang baik.Koefisien gesekan tidak setinggi PTFE tetapi bekerja sangat baik dalam aplikasi yang melibatkan suhu dan tekanan tinggiIni juga lebih tahan abrasi dan lebih keras daripada PTFE.

Tidak seperti PTFE, ia menawarkan kinerja yang sangat baik ketika terkena radiasi, membuatnya sangat cocok untuk aplikasi nuklir, dan bekerja lebih baik pada suhu yang sangat tinggi yang tidak dapat ditangani PTFE,menjadikannya pilihan yang sangat baik untuk industri minyak dan gasIni juga tahan api.

PEEK tidak memiliki rentang kompatibilitas kimia seperti PTFE, dan tidak boleh terkena asam sulfat atau digunakan di lingkungan korosif.Performa yang baik dalam situasi yang melibatkan paparan terus menerus terhadap air panas dan uap serta tekanan vakum yang sangat tinggiSelain menjadi jauh lebih keras dari PTFE, PEEK menunjukkan perilaku rapuh pada suhu yang lebih rendah.

Kesimpulan

PTFE, PTFE yang diisi, dan PEEK adalah polimer berkinerja tinggi yang sangat baik untuk kursi katup bola dalam berbagai aplikasi.
