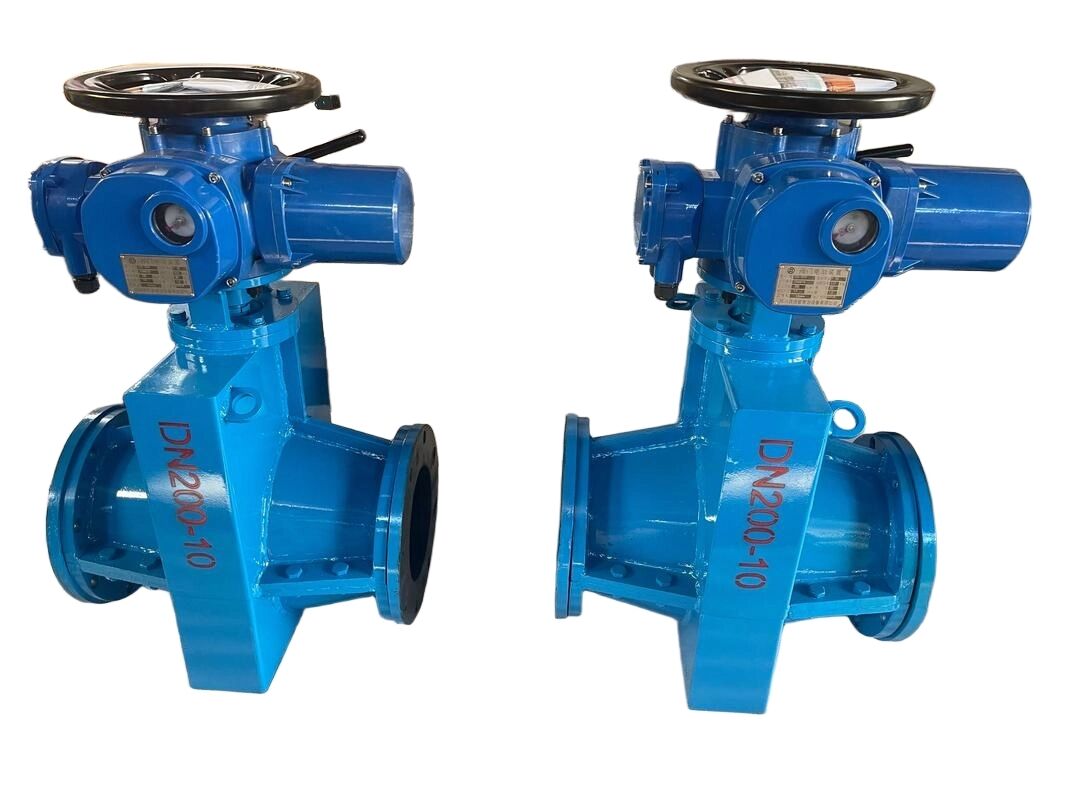

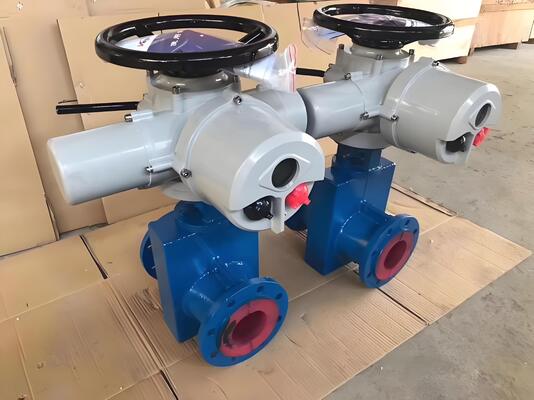

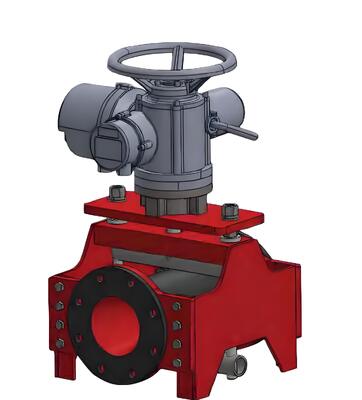

Electric Pneumatic Dual-Mode Pinch Valve Assembly Dibangun untuk Sistem Pipeline Pengangkutan Media Abrasif
Detail produk:
| Tempat asal: | Shanghai, Tiongkok |
| Nama merek: | VESON |
| Sertifikasi: | ISO 9001:2015 SGS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | USD 600-3500 / Piece |
| Kemasan rincian: | Kotak kayu lapis bermerek VESON dengan sisipan busa tahan guncangan, kemasan kelas ekspor |
| Waktu pengiriman: | 7-10 hari kerja untuk stok, 25-35 hari untuk produksi |
| Syarat-syarat pembayaran: | T/T, L/C, PayPal, Western Union |
| Menyediakan kemampuan: | 1200 buah per bulan |
|
Informasi Detail |
|||
| Tipe Katup: | Katup Jepit Mode Ganda (Listrik + Pneumatik) | Rentang Ukuran: | DN50 hingga DN400 (2" hingga 16") |
|---|---|---|---|
| Peringkat Tekanan: | PN10 / PN16 / Kelas 150 | Bahan tubuh: | Besi Ulet Dilapisi Epoksi, SS316 |
| Bahan lengan: | Karet Alam, EPDM, NBR, Viton | Aktuator Utama: | Multi-Putaran Listrik (Modulasi 4-20mA) |
| Aktuator Sekunder: | Pegas Pneumatik Kembali (Aman Gagal) | Pasokan Udara: | 4-8 bar (60-120 psi) |
| Suhu Operasional: | -40 ° C hingga +120 ° C. | Akhiri Koneksi: | Bergelang ANSI B16.5 / DIN PN16 |
| Menyoroti: | Sistem pipa pemasangan katup pinch,Pengumpulan katup pemotong media transportasi abrasif,Pneumatic Dual-Mode Pinch Valve Assembly (Pneumatic Dual-Mode Pinch Valve Assembly) yang terdiri dari: |
||
Deskripsi Produk
Pneumatic Electric Dual-Mode Pinch Valve Assembly untuk pipa transportasi media abrasif
PeraturanVESON Dual-Mode Pinch Valve Assemblyprovides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdownArsitektur kontrol redundant ini memastikan perlindungan yang tidak terganggu dalam operasi pertambangan dan pengolahan mineral yang paling menuntut.
Dual-Mode Redundancy
| Mode | Aktuator | Fungsi |
| Primary (Biasa) | Multi-Turn Listrik | Kontrol aliran modulasi yang tepat melalui sinyal DCS 4-20mA |
| Sekunder (darurat) | Pneumatic Spring-Return | Automatic fail-close pada kehilangan daya atau sinyal ESD |
Fitur Utama
- Kontrol yang berlebihan:Sistem aktuator ganda menyediakan kemampuan shutdown primer dan darurat independen untuk loop keamanan SIL
- Perpindahan tanpa batas:Pneumatic fail-safe actuator otomatis menyala dalam waktu 1 detik dari kehilangan daya tanpa intervensi eksternal
- Jalur aliran penuh:Tidak ada hambatan internal atau zona mati menghilangkan penyumbatan dalam layanan bubur padat tinggi
- Sleeve yang bisa diganti di lapangan:Desain sarung cepat-perubahan memungkinkan penggantian di tempat tanpa alat khusus atau penghapusan katup
- Switch batas terintegrasi:Kedua aktuator termasuk saklar batas mekanik dan kedekatan untuk umpan balik posisi yang komprehensif
- Paket yang dipasang pada skid:Paket lengkap yang sudah dirakit, sudah terpasang kabel, dan telah diuji di pabrik mengurangi waktu instalasi lapangan sebesar 60%
Spesifikasi Teknis
| Parameter | Spesifikasi |
| Jenis katup | Katup pinch dua modus (Listrik + Pneumatik) |
| Jangkauan Ukuran | DN50 sampai DN400 (2" sampai 16") |
| Peringkat Tekanan | PN10 / PN16 / Kelas 150 |
| Bahan tubuh | Epoxy Lapisan Besi Duduktil, SS316 |
| Bahan lengan | Karet alami, EPDM, NBR, Viton |
| Aktuator utama | Electric Multi-Turn (4-20mA Modulating) |
| Aktuator sekunder | Pneumatic Spring-Return (Fall-Safe) |
| Pasokan Udara | 4-8 bar (60-120 psi) |
| Suhu operasi | -40°C sampai +120°C |
| Hentikan Koneksi | Flanged (ANSI B16.5 / DIN PN16) |
| Integritas Keamanan | SIL 2 Mampu (IEC 61508) |
| Sertifikasi | ISO 9001:2015, SGS |
Aplikasi Target
- Saluran pipa transportasi lumpur kritis dengan persyaratan ESD
- Saluran pipa konsentrat dan limbah tambang
- Aliran bawah pengental pengolahan mineral
- Saluran pembuangan penggerek
- Sistem penanganan abu pembangkit listrik
Paket lengkap mencakup kotak persimpangan pra-kabel, laporan uji lingkaran pabrik, deklarasi kesesuaian SIL, dan pelacakan bahan penuh.Hubungi tim otomatisasi kami untuk konfigurasi kontrol khusus.
