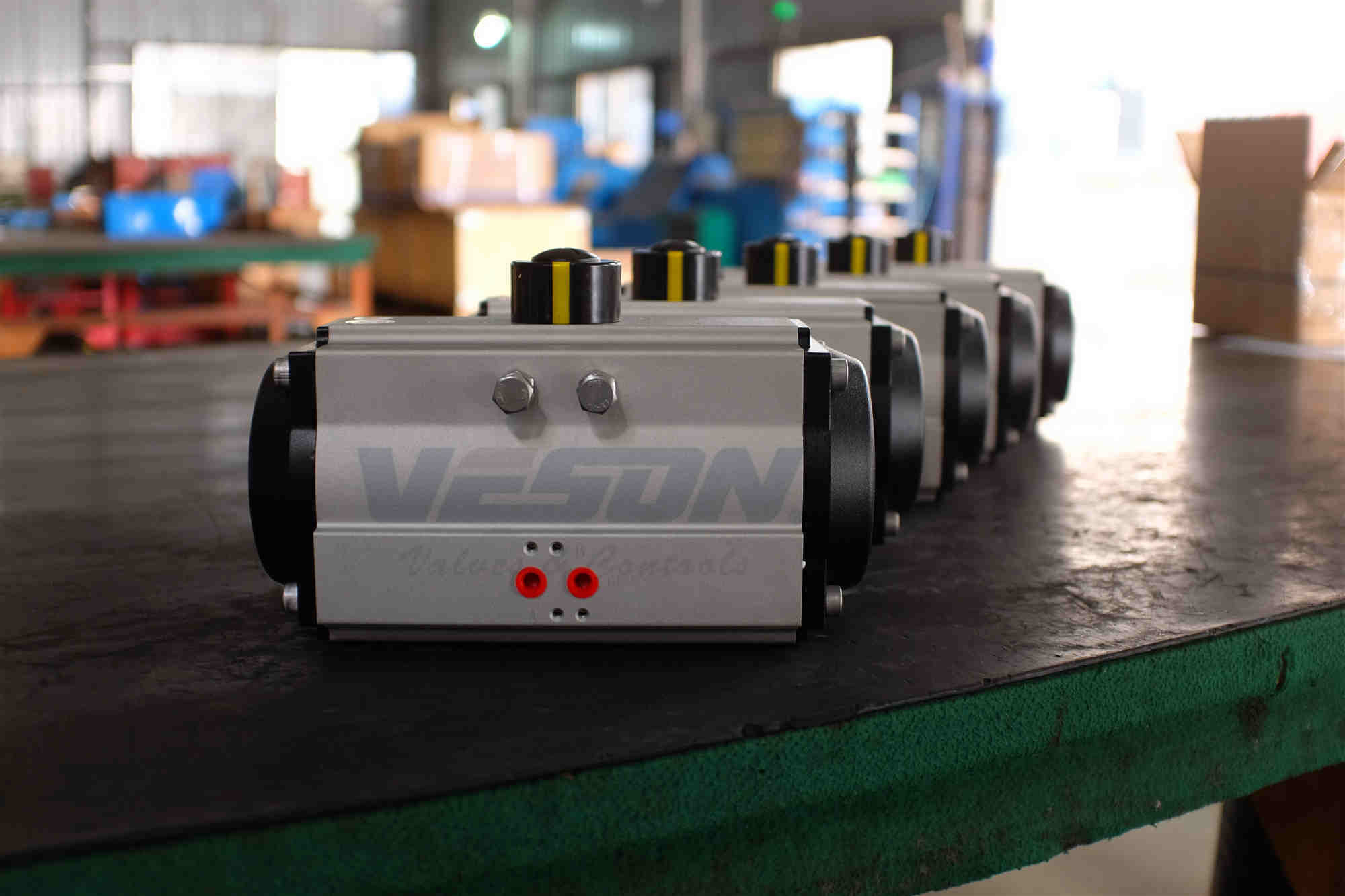

• Aluminium Alloy Bagian Turn Pneumatic Actuator 90 ° Rotation Quarter Turn
Aluminium Alloy Bagian Turn Pneumatic Actuator 90 ° Rotation Quarter Turn

Aluminium Alloy Bagian Turn Pneumatic Actuator 90 ° Rotation Quarter Turn

Detail produk:

Tempat asal: Cina
Nama merek: Veson/OEM
Sertifikasi: ISO/CE/SIL3
Nomor model: VS-083DA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1 Ea
Harga: FOB Shanghai
Kemasan rincian: Karton / kasus Plywood
Waktu pengiriman: Satu minggu
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 10000PCS/Month
Harga terbaik Kontak

Informasi Detail

Bahan: Paduan aluminium Nama: rak pneumatik dan aktuator putar pinion
Fungsi: Aktuator seperempat putaran Katup: aktuator piston pneumatik
Fitur: Tahan Erosi / anti ledakan Tekanan: Tekanan Sedang
Cahaya Tinggi:

pneumatik rak dan pinion aktuator rotari

,

aktuator pneumatik torsi udara

Deskripsi Produk



NAUMR Standard Double Acting Rack dan Pinion Pneumatic Actuator



Fitur utama

1, kekuatan tinggi dan ketangguhan, elastisitas jarak jauh.

2, permukaan produk klan dan halus, memiliki kemampuan anti-trust dan kinerja musik yang kuat.

3, berbagai model produk tersedia.

4, suhu yang diijinkan dapat mencapai 120 derajat.



► Spesifikasi Aktuator Pneumatik





1. Jenis akting: Ganda



2. Medium: bersih, kering dan tanpa udara terkompresi korosif



3. Tekanan pasokan udara: 0,25 -0,8 Mpa



4. Suhu Kerja: Tipe Standar: -20 ° C ~ + 80 ° C

Tipe suhu rendah: -40 ° C ~ + 80 ° C

BALL VALVE 3 arah
Pemilihan aktuator pneumatik: ukuran yang cocok hanya untuk referensi, torsi katup plus faktor keamanan 25%
Ukuran Torsi Katup masuk. Lbs torsi katup * 1.25 Aktuator Akting Ganda Torsi Aktuator (in.lbs) 5bar Spring Return Actuator Torsi Aktuator (in.lbs) 5bar FC
1/2 " 79 98.75 VS-052DA 177 VS-052SR10 70-104
3/4 " 85 106.25 VS-052DA 177 VS-052SR10 70-104
1 " 110 137.5 VS-052DA 177 VS-075SR10 190-318
1-1 / 2 " 290 362.5 VS-075DA 515 VS-092SR10 407-574
2 " 680 850 VS-092DA 997 VS-125SR10 1018-1497
2-1 / 2 " 1085 1356.3 VS-105DA 1441 VS-140SR10 1538-2247
3 " 1597 1996.3 VS-125DA 2555 VS-160SR10 2379-3388
4 " 1780 2225 VS-125DA 2555 VS-160SR10 2379-3388



BALL VALVE 2 arah
Ukuran torsi katup * 1.25 Koneksi Atas Katup (mm) Aktuator Akting Ganda Torsi Aktuator (in.lbs) 5bar Spring Return Actuator Torsi Aktuator (in.lbs) 5bar FC
1/2 " 90 9 VS-052DA 177 VS-052-SR10 70-104
3/4 " 100 9 VS-052DA 177 VS-052-SR10 70-104
1 " 140 11 VS-052DA 177 VS-063-SR10 190-318
1-1 / 2 " 240 14 VS-063DA 320 VS-083-SR10 264-359
2 " 480 14 VS-075DA 515 VS-105-SR10 562-857
2-1 / 2 " 650 17 VS-083DA 631 VS-125-SR10 1018-1497
3 " 1150 17 VS-105DA 1441 VS-140-SR10 1538-2247
4 " 1400 22 VS-105DA 1441 VS-140-SR10 1538-2247







Model EX1 mm EX2 mm Od / mm 15 2 O Ring (Piston)
VS-052 1M6 × 25 M6 × 20 ∮15 16 min.5 / maks.12 Musim Semi (Kartrid)
VS-063 M6 × 25 M6 × 20 ∮18 17 1 Musim Semi (Kartrid)
VS-075 M8 × 30 M6 × 25 ∮20 18 1 Klip Musim Semi (Pinion)
VS-083 M10 × 35 M6 × 25 ∮20 19 1 Indikator posisi
VS-092 M10 × 40 M8 × 30 ∮25 20 1 O Ring (Pinion botton)
VS-105 M12 × 40 M8 × 30 ∮25 21 1 O Ring (Pinion top)
VS-125 M12 × 45 M10 × 35 ∮35 30 1 End Cap (Kanan)
VS-140 M14 × 55 M10 × 40 ∮40 31 1 Tutup Ujung (Kiri)
VS-160 M16 × 55 M10 × 45 ∮45 39 1 Cap Screw (Indikator)
VS-190 M16 × 65 M12 × 55 ∮50 40 2 Piston
VS-210 M16 × 70 M14 × 60 ∮55 41 1 Label Identifikasi Aktuator
VS-240 M16 × 80 M16 × 65 ∮55 50 1 Tubuh
VS-270 M16 × 90 M20 × 80 ∮55 60 1 Batang penggerak

Jenis suhu tinggi: -20 ° C ~ + 180 ° C



5. Putar sudut: 90 ° ± 5 °



6. Tegangan katup solenoid: AC220V atau DC24V, atau sesuai permintaan pelanggan.





► Desain & Konstruksi AT Series Double Acting Pneumatic Actuator





1. Kesesuaian penuh dengan spesifikasi terbaru: ISO5211DIN3337VD / VDE3845 dan NAMUR.


2. Tubuh aluminium intensitas tinggi ekstrusi memiliki permukaan internal terasah dilapisi dengan oksigenasi anoda mengasah untuk umur panjang, koefisien gesek yang rendah dan kinerja cepat.


3. Konstruksi sangat baik, kompak dan modern bersama dengan multi-spesifikasi membuat pemilihan ekonomi dan menguntungkan.


4. All acting surfaces adopt high-quality bearings, resulting in low friction, high cycle life, and no noise. 4. Semua permukaan akting mengadopsi bantalan berkualitas tinggi, menghasilkan gesekan rendah, umur siklus tinggi, dan tidak ada suara. The two independent external travel stop adjustment bolts can easily and precisely adjust ±5°at both open and close directions. Dua baut penyetop berhenti perjalanan eksternal yang independen dapat dengan mudah dan tepat menyesuaikan ± 5 ° pada arah buka dan tutup.


5. Aktuator garis besar yang sama memiliki mode fungsional aksi ganda dan pegas kembali, dan pegas kembali memiliki gaya normal-terbuka dan normal-tutup.


6. Indikator posisi multi fungsi dengan NUMER sesuai untuk pemasangan aksesori.


7. Pegas beban pra-kompresi mudah digunakan untuk prosedur pemasangan dan teardown yang aman.


8. Die-casting aluminium piston dan tutup ujung memiliki intensitas tinggi dan ringan.


9. Bahan cincin-O yang berbeda tersedia untuk suhu tinggi dan rendah.


10. Menurut tuntutan yang berbeda, kami dapat menawarkan rotasi multi-travel (mis. 120 ° 135 ° 180 °) dan tiga aktuator posisi.


11. Katup solenoida mudah dipasang tanpa papan penghubung.





► FAQ-Pneumatic Actuator





1. Q: Apakah pesanan sampel diterima?

A: Ya tentu saja.



2. Q: Bagaimana cara memesan?

A: Anda dapat mengirim email kepada kami atau menghubungi saya langsung.



3. Q: Berapa hari untuk pengiriman?

A: Biasanya dalam waktu 15-20 hari sesuai dengan jumlah pesanan.



4. Q: Bagaimana cara melakukan pembayaran?

A: Kami hanya menerima T / T.



5. Q: Bagaimana Anda akan melakukan pengiriman?

A: Melalui laut, udara atau layanan ekspres.
