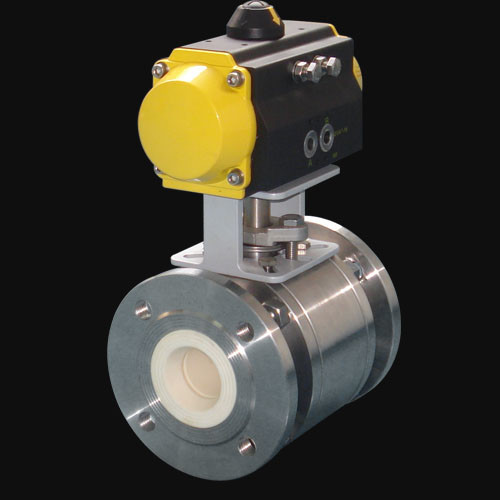

Air Actuated Ceramic Lined Ball Valves Quarter Turn Actuator

Ukuran Lubang: NPS 1/2" hingga NPS 8" (DN15 hingga DN200)

Peringkat Tekanan: CL150~CL600 (PN10 hingga PN63)

Aplikasi:

Bubuk silikon / bubuk Alumina / bubuk batubara kering / Batu Kapur / Asam klorida

Injeksi bubuk batubara / Asam Sulfida / Pembangkit Listrik Termal FGD / Katalis Padat Minyak Bumi

Fitur desain:

Desain dan Pembuatan: API 6D/API 608
Dimensi Tatap Muka: ASME B16.10
Flange Berakhir: ASME B16.5
Peringkat Tekanan-Suhu: ASME B16.34
Inspeksi dan Pengujian: API 598


Bahan:

Tubuh: ASTM A182 F304/F316/F304L/F316L
Bola: Keramik (ZrO2)
Kursi: Keramik(99,5%Al2O3,ZrO2)
Wajah Penyegelan: keramik / keramik
Batang: ASTM A182 /F304/F316/F316L/Hastelloy C276
Segel: Viton
Pengepakan: PTFE / Grafit
Baut / Mur: ASTM A193 B8 / ASTM A194 8


Fitur:

1. Desain bodi 3PC

Desain tiga bagian katup memungkinkan koneksi langsung ke pipa yang ada tanpa perlu pipa

peredam di depan dan di belakang katup.Kami dapat memenuhi persyaratan koneksi yang ada seperti face-

dimensi muka dan tipe flensa.

2. Keramik sepenuhnya dilapisi

Komponen keramik dirakit di dalam rumah logam tempa yang menyerap beban fisik dan getaran

garis-garis perpipaan.

3. Berbagai Jenis Aktuasi

Aktuator dihubungkan oleh antarmuka yoke yang memenuhi ISO 5211. Hampir semua aktuasi 1/4 putaran termasuk pneumatik dan

aktuator listrik.Antarmuka yoke dapat dipindahkan kembali dan dapat dengan mudah dimodifikasi untuk mengakomodasi khusus

aplikasi.Tuas tangan manual dan kotak persneling juga tersedia.

4. Tahan Korosi

Cold Isotactic Pressing (CIP) dan nanometer sintering suhu tinggi kemurnian tinggi 99,5% alumina dan zirkonia

keramik tidak akan berinteraksi dengan hampir semua bahan kimia organik dan anorganik, atau mencemari media proses.

Stabilitas fisik dan kimianya terhadap sebagian besar asam dan alkali akan bertahan selama bertahun-tahun dengan sedikit atau tanpa

degradasi korosif. Dan untuk mendapatkan masa kerja yang panjang, kami biasanya memilih bahan seperti Hastelloy 276,

Inconel 625, Inconel 718 dan bahkan Zirkonium untuk batang katup.

5. Tahan Abrasi

Kekerasan keramik alumina 99,5% adalah sekitar HRA88 atau lebih, lebih keras dari zirkonia (sekitar HRA85), sekitar 8 kali

lebih keras dari baja tahan karat.Sebagai inti katup, komponen keramik membuat katup bekerja dengan baik di abrasif yang paling parah

kondisi, seperti konveyor pneumatik untuk mengangkut bubuk silikon.

6. Wajah penyegelan bulat keramik-ke-keramik

Segel bulat sempurna antara bola keramik dan kursi memastikan penutup Kelas VI.Desain anti gores

antara bola dan kursi, yang mencegah permukaan penyegelan dalam dirusak dan tergores oleh partikel, dan

bola keramik tidak akan macet pula.

7. Bola V-port dan bola Round-port

FOYO menawarkan setiap ukuran garis dua trim yang berbeda: Round-port dan V-Port.Secara umum, bola keramik port bundar

katup sering digunakan sebagai katup on-off.Jika kinerja kontrol yang tepat dan stabil sangat dibutuhkan di semua

aplikasi, katup bola keramik V-port persen yang sama adalah pilihan terbaik.
